2019 Yamaha Wolverine X2 Middle Drive Gear OEM Parts Diagram

Submodel WOLVERINE X2 - YXE85WPBKD - 2019

Shop Aftermarket Parts

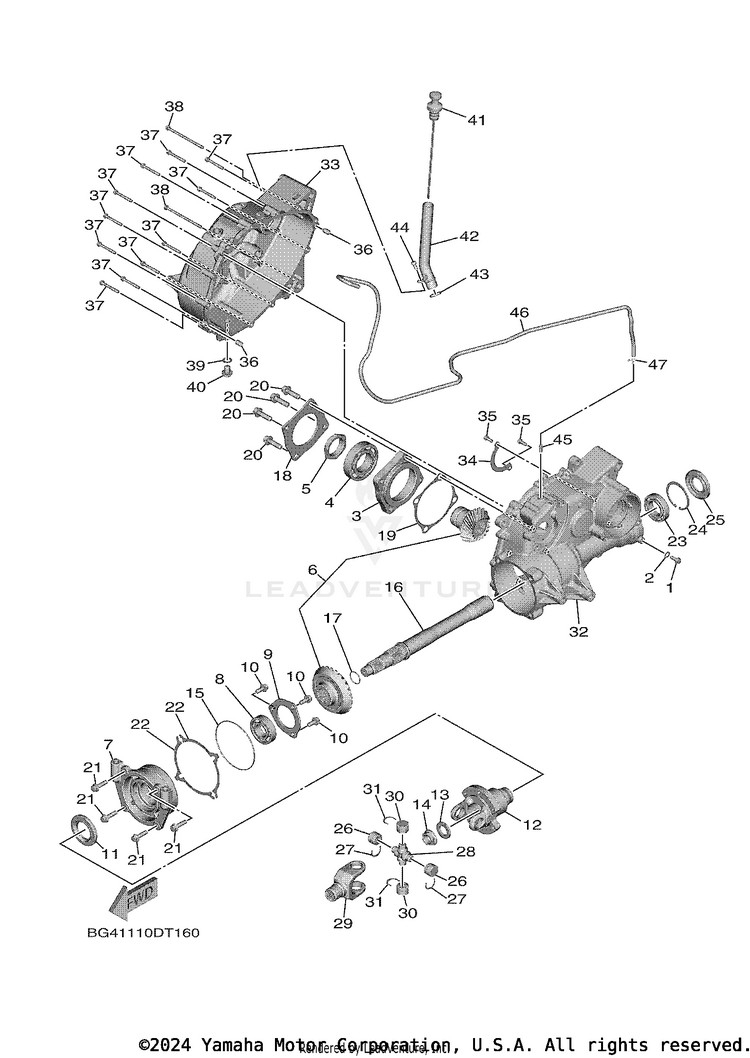

MIDDLE DRIVE GEAR

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
195022-06010-00BOLT, FLANGE$6.49$5.066 In-Stock
290430-06014-00GASKET$8.99$7.0110+ In-Stock
3BG4-17521-00-00HOUSING, BEARING$85.99$67.07Usually ships in 7-10 business days
493306-20904-00BEARING$93.99$73.31Usually ships in 7-10 business days
590179-44001-00NUT$29.99$24.59Usually ships in 7-10 business days
6BG4-17530-00-00PINION SET$447.99$372.63Usually ships in 7-10 business days
7BG4-17551-00-00HOUSING, BEARING$114.99$89.69Usually ships in 7-10 business days
893306-20654-00BEARING$83.99$65.51Usually ships in 7-10 business days
9BG4-17568-00-00PLATE, BRG. 2$8.49$7.64Usually ships in 7-10 business days
1095812-08020-00

(replaces part #
90105-08171-00)

BOLT, FLANGE$2.80$2.4110+ In-Stock
1193102-40031-00OIL SEAL$18.49$14.422 In-Stock
12BG4-17576-00-00YOKE,JOINT 2$264.99$209.65Usually ships in 7-10 business days
1390201-22025-00WASHER, PLATE$10.49$8.60Usually ships in 7-10 business days
1490179-22025-00NUT$22.99$17.9310+ In-Stock
1593211-05471-00O-RING$16.49$12.8610+ In-Stock
16BG4-17553-00-00SHAFT, MIDDLE DRIVEN$216.99$171.48Usually ships in 7-10 business days
1793210-25755-00O-RING-$6.582 In-Stock
18BG4-15383-00-00PLATE, BEARING COVER$11.49$9.42Usually ships in 7-10 business days
19BG4-17531-10-00SHIM, PINION (0.30T) | UR$9.49$8.54Usually ships in 7-10 business days
19BG4-17531-30-00SHIM, PINION (0.40T) | UR$9.49$8.54Usually ships in 7-10 business days
19BG4-17531-40-00SHIM, PINION (0.45T) | UR$9.49$8.54Usually ships in 7-10 business days
19BG4-17531-50-00SHIM, PINION (0.50T) | UR$9.49$8.54Usually ships in 7-10 business days
19BG4-17531-00-00SHIM, PINION (0.25T) | UR$9.49$8.54Usually ships in 7-10 business days
19BG4-17531-20-00SHIM, PINION (0.35T) | UR$9.49$8.54Usually ships in 7-10 business days
2095812-10035-00BOLT, FLANGE$6.49$5.064 In-Stock
2190105-08236-00BOLT, FLANGE$5.00$4.50Usually ships in 7-10 business days
22BG4-17537-10-00SHIM, THRUST (0.20T) | UR$8.49$7.64Usually ships in 7-10 business days
22BG4-17537-20-00SHIM, THRUST (0.25T) | UR$8.49$7.64Usually ships in 7-10 business days
22BG4-17537-30-00SHIM, THRUST (0.30T) | UR$8.49$7.64Usually ships in 7-10 business days
22BG4-17537-00-00SHIM, THRUST (0.15T) | UR$8.49$7.64Usually ships in 7-10 business days
22BG4-17537-40-00SHIM, THRUST (0.40T) | UR$6.49$5.84Usually ships in 7-10 business days
22BG4-17537-50-00SHIM, THRUST (0.50T) | UR$6.49$5.84Usually ships in 7-10 business days
22BG4-17537-60-00SHIM, THRUST (0.60T) | UR$8.49$7.64Usually ships in 7-10 business days
2393306-00702-00

(replaces part #
93306-00704-00)

BEARING$66.99$52.25Usually ships in 7-10 business days
2499009-62500-00CIRCLIP$9.49$7.40
2593102-35042-00OIL SEAL$17.49$13.642 In-Stock
2693399-99965-00BEARING$28.99$23.77Usually ships in 7-10 business days
2793440-23197-00CIRCLIP$3.95$3.56Usually ships in 7-10 business days
281YW-46187-10-00SPIDER$83.99$65.51Usually ships in 7-10 business days
29BG4-46147-00-00YOKE, JOINT 2$133.99$104.51Usually ships in 7-10 business days
3093399-99965-00BEARING$28.99$23.77Usually ships in 7-10 business days
3193440-23197-00CIRCLIP$3.95$3.56Usually ships in 7-10 business days
32BG4-17541-10-00

(replaces part #
BG4-17541-00-00)

CASE, TRANSFER 1$370.99$316.34Usually ships in 7-10 business days
33BG4-17542-00-00CASE, TRANSFER 2$264.99$209.64Usually ships in 7-10 business days
34BG4-17558-00-00PLATE, BEARING$5.49$4.94Usually ships in 7-10 business days
3595022-06016-00

(replaces part #
90105-06187-00)

BOLT, FLANGE$3.90$3.3510+ In-Stock
3699530-10114-00PIN, DOWEL$2.65$2.4810+ In-Stock
3795022-06045-00BOLT, FLANGE$4.65$4.0010+ In-Stock
3895022-06100-00BOLT, FLANGE$3.50$3.15Usually ships in 7-10 business days
3990430-12213-00GASKET$6.49$5.0610+ In-Stock
4090340-12006-00PLUG, STRAIGHT SCREW$4.55$4.2010+ In-Stock
41BG4-15362-00-00PLUG, OIL LEVEL$26.99$22.13Usually ships in 7-10 business days
42BG4-15112-00-00PIPE, OIL$44.99$36.89Usually ships in 7-10 business days
4393210-21631-00O-RING$8.49$6.622 In-Stock
4491317-06012-00

(replaces part #
91312-06012-00)

BOLT, HEXAGON SOCKET HEAD$9.49$7.4010+ In-Stock
45137-13115-01-00CONNECTOR, SUCTION PIPE$4.99$4.29Not Shipping
4690445-080K8-00HOSE (L1200)$8.99$8.09Usually ships in 7-10 business days
4790467-08021-00

(replaces part #
90467-08075-00)

CLIP$9.49$7.4010+ In-Stock
