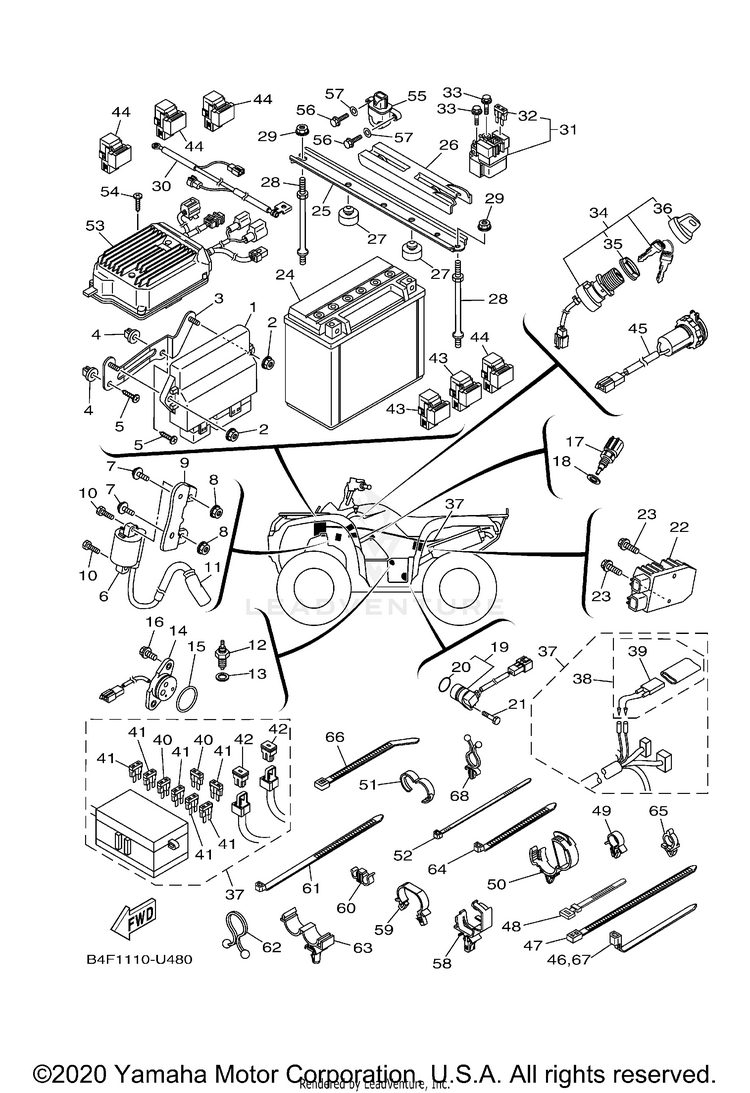

2020 Yamaha GRIZZLY 700 4x4 Electrical 1 OEM Parts Diagram

Submodel GRIZZLY EPS - YFM70GPALG - 2020

Shop Aftermarket Parts

ELECTRICAL 1

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1B4F-8591A-00-00ENGINE CONTROL UNIT$1,092.99$914.24Usually ships in 7-10 business days
295702-06500-00NUT, WITH WASHER$2.60$2.2410+ In-Stock
3B4F-H5991-00-00BRACKET, UNIT$6.49$5.84Usually ships in 7-10 business days
490338-08226-00PLUG$2.35$2.0210+ In-Stock
597707-60520-00

(replaces part #
97702-60520-00)

SCREW, TAPPING$9.49$8.54Usually ships in 7-10 business days
61D7-H2310-05-00

(replaces part #
1D7-82310-02-00)

IGNITION COIL ASSY$23.99$18.718 In-Stock
AFTERMARKET ALTERNATIVE
$21.99$17.994 In-Stock
797017-06020-00

(replaces part #
97012-06020-00)

BOLT$4.06$3.4910+ In-Stock
895604-06200-00

(replaces part #
95602-06200-00)

NUT, U FLANGE$2.95$2.5410+ In-Stock
9B4F-82316-00-00BRACKET, IGNITION CO$4.30$3.87Usually ships in 7-10 business days
1090119-06209-00BOLT, WITH WASHER$6.49$5.84Usually ships in 7-10 business days
115VK-82370-00-00PLUG CAP ASSY$68.99$53.815 In-Stock
123GB-82540-01-00NEUTRAL SWITCH ASSY$63.99$49.9110+ In-Stock
1390430-10148-00GASKET$5.99$4.6710+ In-Stock
143B4-82540-03-00

(replaces part #
3B4-82540-01-00)

NEUTRAL SWITCH ASSY$82.99$64.906 In-Stock
1593210-29196-00O-RING$9.49$7.4010+ In-Stock
1690119-06137-00BOLT, WITH WASHER$9.49$7.406 In-Stock
175YP-85790-00-00THERMOSENSOR ASSY$70.99$55.3710+ In-Stock
1890430-12202-00GASKET$9.49$7.4010+ In-Stock
193B4-83755-01-00

(replaces part #
3B4-83755-00-00)

SENSOR, SPEED$143.99$112.31Usually ships in 7-10 business days
204D9-81168-00-00O-RING$7.49$5.845 In-Stock
2191314-06020-00

(replaces part #
91312-06020-00)

BOLT, HEXAGON SOCKET HEAD$2.65$2.5710+ In-Stock
221D7-81960-11-00

(replaces part #
1D7-81960-10-00)

RECTIFIER & REGULATOR ASSY$267.99$209.03Usually ships in 7-10 business days
2395817-06020-00

(replaces part #
95812-06020-00)

BOLT, FLANGE$3.50$3.0110+ In-Stock
24YTX-20LBS-00-00

(replaces part #
5FU-H2100-20-00)

YTX20LBS YUASA BATT$165.99$132.604 In-Stock
251HP-H2128-00-00BRACKET, BATTERY$9.49$8.54Usually ships in 7-10 business days
263B4-82129-00-00COVER, BATTERY$7.49$6.74Usually ships in 7-10 business days
27B4F-F4741-00-00PAD, SEAT$1.40$1.26Usually ships in 7-10 business days
283B4-82133-20-00SCREW, FITTING$24.99$20.49Usually ships in 7-10 business days
2995702-06500-00NUT, WITH WASHER$2.60$2.2410+ In-Stock
3034D-82116-01-00

(replaces part #
34D-82116-00-00)

WIRE, MINUS LEAD$68.99$53.81Usually ships in 7-10 business days
313B4-81940-00-00STARTER RELAY ASSY (2768113-A)$95.99$74.8710+ In-Stock
3236Y-82151-00-00FUSE (15A-BLUE)$6.49$5.0610+ In-Stock
3395022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
3428P-82510-02-00

(replaces part #
28P-82510-01-00)

MAIN SWITCH ASSY$75.99$59.272 In-Stock
353HN-82569-00-00NUT, MAIN SWITCH$5.99$4.677 In-Stock
363HN-82579-00-00CAP, KEY$15.49$12.0810+ In-Stock
37B4F-82590-13-00

(replaces part #
B4F-82590-10-00)

WIRE HARNESS ASSY$737.99$644.99Usually ships in 7-10 business days
385GT-82180-00-00

(replaces part #
4GB-82180-00-00)

CIRCUIT BREAKER ASSY$35.99$28.072 In-Stock
394GB-82560-00-00THERMO SWITCH ASSY$42.99$35.25Usually ships in 7-10 business days
405JJ-82151-20-00FUSE (20A-BL)$8.49$7.64Usually ships in 7-10 business days
4167F-82151-40-00

(replaces part #
5JJ-82151-30-00)

FUSE (10A)$7.49$6.743 In-Stock
42JR9-82151-00-00

(replaces part #
5PS-82151-00-00)

SLOW BLOW FUSE$13.49$10.525 In-Stock
435DM-81950-01-00

(replaces part #
5DM-81950-00-00)

RELAY ASSY (G8HN-1C4T-DJ-Y52)$31.99$24.9510+ In-Stock
448DM-81950-11-00RELAY ASSY (8DM-11)$33.99$26.519 In-Stock
451HP-H254B-10-00TERMINAL COMP.$20.99$16.373 In-Stock
4690464-15195-00CLAMP$4.41$3.7910+ In-Stock
4790464-40825-00CLAMP$3.05$2.74Usually ships in 7-10 business days
48437-83936-01-00BAND, SWITCH CORD$8.49$6.6210+ In-Stock
4990464-15157-00CLAMP$9.49$7.407 In-Stock
5090464-20181-00CLAMP$4.72$4.0610+ In-Stock
5190464-16001-00CLAMP$2.39$2.15Usually ships in 7-10 business days
525Y9-12491-00-00CLAMP 1$7.49$6.744 In-Stock
532BG-859A0-01-00

(replaces part #
2BG-859A0-00-00)

POWER STRG. CONT. UNIT ASSY$1,032.99$902.31Usually ships in 7-10 business days
5498980-06020-00

(replaces part #
98902-06020-00)

SCREW, BIND$9.49$7.407 In-Stock
553B4-82576-10-00SENSOR, LEAN ANGLE$64.99$50.69Usually ships in 7-10 business days
5697095-05016-00

(replaces part #
97002-05016-00)

BOLT$1.75$1.5010+ In-Stock
5792990-05600-00

(replaces part #
92902-05600-00)

WASHER, PLATE$1.60$1.44Usually ships in 7-10 business days
5890464-20237-00CLAMP$2.60$2.34Usually ships in 7-10 business days
5990464-24230-00CLAMP$8.49$7.64Usually ships in 7-10 business days
6090464-09013-00CLAMP$4.25$3.82Usually ships in 7-10 business days
6125G-83936-01-00

(replaces part #
90464-12045-00)

BAND, SWITCH CORD$5.49$4.283 In-Stock
6290464-14800-00CLAMP$3.70$3.33Usually ships in 7-10 business days
6390464-16012-00CLAMP$8.49$6.626 In-Stock
6490465-13M11-00CLAMP$8.49$6.621 In-Stock
6590464-12830-00

(replaces part #
90464-10833-00)

CLAMP$1.60$1.3810+ In-Stock
6690465-10098-00CLAMP$2.80$2.417 In-Stock
6790464-15195-00

(replaces part #
90464-13073-00)

CLAMP | (125.0x7.0)$4.41$3.7910+ In-Stock
6890464-12M35-00CLAMP$2.90$2.61Usually ships in 7-10 business days
