1972 Yamaha AT2/2M Transmission OEM Parts Diagram

Submodel AT2M - 1972

Shop Aftermarket Parts

TRANSMISSION

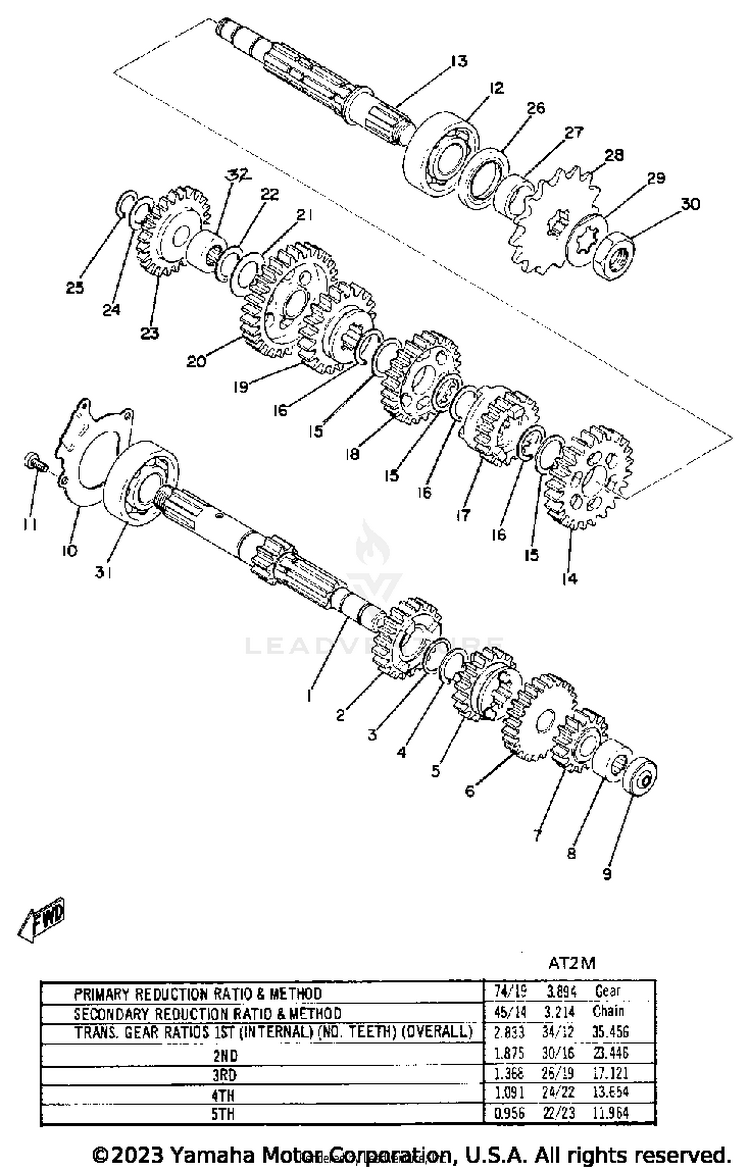

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1265-17411-01-00AXLE, MAIN$58.99$46.01Usually ships in 7-10 business days
1315-17410-00-00MAIN AXLE$46.99$38.53Usually ships in 7-10 business days
24EG-17141-00-00

(replaces part #
437-17141-00-00)

GEAR,4TH PINION | AT2M$47.99$39.35Usually ships in 7-10 business days
2265-17141-00-00GEAR, 4TH PINION$24.50$20.09Usually ships in 7-10 business days
390201-20266-00WASHER, PLATE (T=1.0)$10.49$8.186 In-Stock
493410-20038-00CIRCLIP, S-TYPE$4.05$3.4810+ In-Stock
5248-17131-00-00GEAR, 3RD PINION (19T)$64.22$50.09Usually ships in 7-10 business days
6265-17151-00-00GEAR, 5TH PINION$17.80$14.60Usually ships in 7-10 business days
7315-17121-00-00GEAR, 2ND PINION | 101~AT2M$20.99$17.21Usually ships in 7-10 business days
893315-31502-00BEARING$39.99$31.1910+ In-Stock
993109-06060-00SEAL, PUSH ROD$9.49$7.402 In-Stock
10401-17471-00-00PLATE, COVER$13.49$11.06Usually ships in 7-10 business days
10248-17471-01-00PLATE, COVER$4.15$3.74Not Shipping
1198580-05012-00SCREW, PAN HEAD$7.99$6.2310+ In-Stock
1293306-30421-00BEARING$71.99$56.1510+ In-Stock
13315-17421-01-00AXLE, DRIVE$153.99$121.89Usually ships in 7-10 business days
14315-17221-00-00GEAR, 2ND WHEEL$22.86$18.75Usually ships in 7-10 business days
1590201-20266-00WASHER, PLATE (T=1.0)$10.49$8.186 In-Stock
1693410-20038-00CIRCLIP, S-TYPE$4.05$3.4810+ In-Stock
17315-17251-00-00GEAR, 5TH WHEEL$43.80$35.92Usually ships in 7-10 business days
18427-17231-00-00GEAR, 3RD WHEEL (26T)$64.99$50.69Usually ships in 7-10 business days
19265-17241-00-00GEAR, 4TH WHEEL$21.78$17.86Usually ships in 7-10 business days
20265-17211-00-00GEAR, 1ST WHEEL$38.38$31.47Usually ships in 7-10 business days
21164-17427-00-06SHIM 1 (T=0.6)$5.99$4.672 In-Stock
2293440-15012-00CIRCLIP, OUTER$9.49$7.4010+ In-Stock
23401-15651-00-00GEAR, KICK IDLE$131.99$102.95Usually ships in 7-10 business days
23261-15651-00-00GEAR, KICK IDLE$35.92$29.45Not Shipping
24132-15653-00-12WASHER (13.3-22-1.2)$3.00$2.70Not Shipping
24132-15653-00-14WASHER$1.65$1.48Not Shipping
2599009-13400-00CIRCLIP$10.49$8.187 In-Stock
2693102-26042-00OIL SEAL$6.49$5.0610+ In-Stock
AFTERMARKET ALTERNATIVE
$22.99$17.9910+ In-Stock
2790387-20491-00COLLAR$17.49$13.642 In-Stock
2893822-13213-00

(replaces part #
93822-13024-00)

SPROCKET, DRIVE (13T)$23.99$18.716 In-Stock
2893822-14043-00

(replaces part #
93822-14037-00)

SPROCKET, DRIVE (5N0-17461-40-0 | STD$23.99$19.67Usually ships in 7-10 business days
2893822-15065-00SPROCKET,DRIVE 15T(1741746150)$23.99$18.714 In-Stock
2893822-16095-00

(replaces part #
93822-16093-00)

SPROCKET,DRIVE 16T(1$22.99$17.932 In-Stock
2990215-16127-00

(replaces part #
90215-16020-00)

WASHER, LOCK$10.49$8.1810+ In-Stock
3090179-16018-00NUT, SPECIALL SHAPE$16.49$13.52Not Shipping
3193306-30437-00

(replaces part #
93306-30408-00)

BEARING$72.99$56.932 In-Stock
3293311-31507-00BEARING, CYLINDER.#11 (DIA. 23M$15.90$13.04Usually ships in 7-10 business days
3293315-31502-00BEARING$39.99$31.1910+ In-Stock
3293311-31567-00BEARING, CYLINDRICAL$65.99$51.478 In-Stock
