1981 Yamaha XS1100 Headlight OEM Parts Diagram

Submodel XS1100H - 1981

Shop Aftermarket Parts

HEADLIGHT

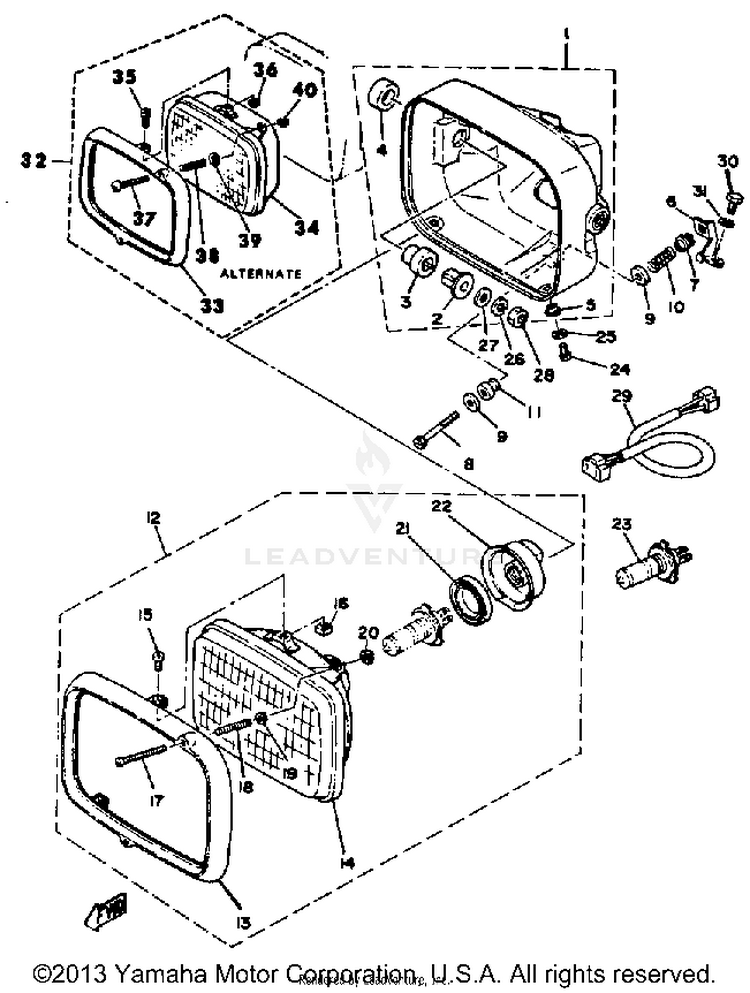

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
12H7-84330-00-98BODY ASSEMBLY | LOW GLOSS BLK$134.99$105.29Usually ships in 7-10 business days
22H7-84338-00-00COLLAR, BODY FTNG$2.75$2.48Usually ships in 7-10 business days
32H7-84366-00-00DAMPER, HEADLIGHT 1$21.99$18.03Usually ships in 7-10 business days
42H7-84367-00-00DAMPER, HEADLIGHT 2$4.55$4.10Usually ships in 7-10 business days
51L9-84327-60-00SPACER$3.35$3.02Not Shipping
62H7-84318-00-00STAY, HEADLIGHT 1$19.99$16.39Usually ships in 7-10 business days
72H7-84334-00-00NUT, ADJUSTING$3.30$2.97Usually ships in 7-10 business days
82H7-84337-00-00BOLT, SPECIAL$6.26$5.63Usually ships in 7-10 business days
92H7-84327-00-00WASHER, SPECIAL$3.50$3.15Usually ships in 7-10 business days
101U4-84332-40-00

(replaces part #
2H7-84335-00-00)

SPRING, SCREW$4.35$3.92Usually ships in 7-10 business days
112H7-84354-00-00GROMMET$5.99$5.39Usually ships in 7-10 business days
122H7-84303-A0-00HEADLIGHT UNIT ASSEMBLY$54.99$42.89Usually ships in 7-10 business days
132H7-84315-00-00RIM, HEADLIGHT$116.99$91.25Usually ships in 7-10 business days
142H7-84320-A0-00LENS ASSEMBLY$30.53$25.03Usually ships in 7-10 business days
1598580-05012-00SCREW, PAN HEAD$7.99$6.2310+ In-Stock
162H9-84326-00-00NUT$4.40$3.96Usually ships in 7-10 business days
174KG-84331-00-00

(replaces part #
1NN-84131-10-00)

SCREW,RIM ADJUSTER$4.40$3.96Usually ships in 7-10 business days
183AA-84332-00-00

(replaces part #
21V-84335-00-00)

SPRING, SCREW$6.49$5.84Not Shipping
1992990-04600-00

(replaces part #
92901-04600-00)

WASHER, PLATE$0.99$0.907 In-Stock
205PX-84334-00-00

(replaces part #
1L9-84334-60-00)

NUT, ADJUSTING$7.49$6.74Usually ships in 7-10 business days
212H9-84371-00-00BULB, HOLDER$10.76$8.82Usually ships in 7-10 business days
222H9-84397-00-00COVER, SOCKET$32.99$27.05Usually ships in 7-10 business days
238V0-84314-10-00

(replaces part #
5V2-84314-00-XX)

BULB, HEADLIGHT (12V-60/55W)$75.99$60.93Usually ships in 7-10 business days
2497885-05016-00

(replaces part #
98580-05016-00)

SCREW, PAN HEAD$4.70$4.049 In-Stock
2592907-05100-00

(replaces part #
92906-05100-00)

WASHER, SPRING$9.49$7.706 In-Stock
2692990-08100-00WASHER, SPRING$5.60$4.3710+ In-Stock
2792990-08200-00WASHER, PLAIN$3.05$2.6210+ In-Stock
2895333-08600-00NUT$3.80$3.4710+ In-Stock
292H7-84359-00-00CORD, HEADLIGHT$10.41$8.54Usually ships in 7-10 business days
3097D95-06016-00

(replaces part #
97313-06016-00)

BOLT, HEXAGON DEEP R$2.76$2.3710+ In-Stock
3192995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
322H7-84303-A0-00HEADLIGHT UNIT ASSEMBLY | OPTIONAL PART$54.99$42.89Usually ships in 7-10 business days
332H7-84315-00-00RIM, HEADLIGHT | OPTIONAL PART$116.99$91.25Usually ships in 7-10 business days
342H7-84320-60-00LENS ASSEMBLY | OPTIONAL PART$24.74$20.29Usually ships in 7-10 business days
3598580-05012-00SCREW, PAN HEAD | OPTIONAL PART$7.99$6.2310+ In-Stock
362H9-84326-00-00NUT | OPTIONAL PART$4.40$3.96Usually ships in 7-10 business days
374KG-84331-00-00

(replaces part #
1NN-84131-10-00)

SCREW,RIM ADJUSTER | OPTIONAL PART$4.40$3.96Usually ships in 7-10 business days
383AA-84332-00-00

(replaces part #
21V-84335-00-00)

SPRING, SCREW | OPTIONAL PART$6.49$5.84Not Shipping
3992990-04600-00

(replaces part #
92901-04600-00)

WASHER, PLATE | OPTIONAL PART$0.99$0.907 In-Stock
405PX-84334-00-00

(replaces part #
1L9-84334-60-00)

NUT, ADJUSTING | OPTIONAL PART$7.49$6.74Usually ships in 7-10 business days
