1985 Yamaha TY350 Frame OEM Parts Diagram

Submodel TRIALS - TY350N - 1985

Shop Aftermarket Parts

FRAME

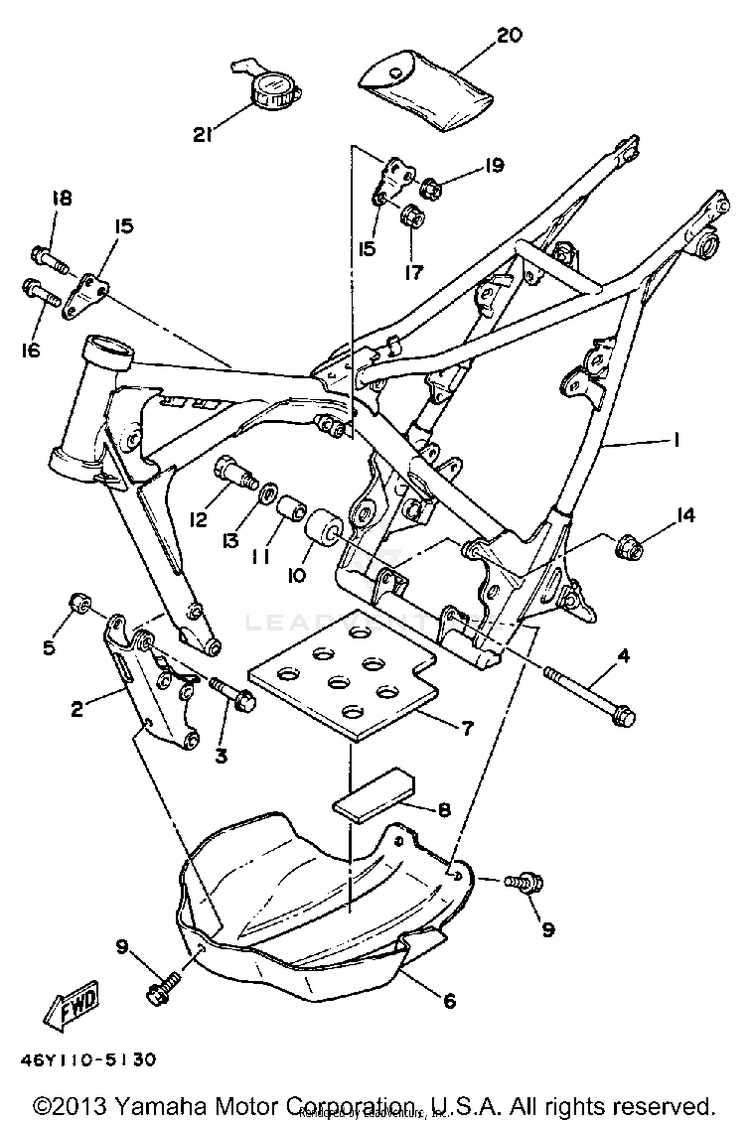

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
144J-21110-01-FHFRAME$493.99$422.99Usually ships in 7-10 business days
238V-21316-00-FHSTAY, ENGINE 3$46.48$38.11Usually ships in 7-10 business days
395814-08065-00

(replaces part #
95811-08065-00)

BOLT, FLANGE$5.49$4.94Usually ships in 7-10 business days
495817-08120-00

(replaces part #
95811-08120-00)

BOLT, FLANGE$5.49$4.284 In-Stock
590185-08169-00

(replaces part #
95601-08200-00)

NUT, SELF-LOCKING$9.49$7.8910+ In-Stock
64AJ-21471-00-00

(replaces part #
38V-21471-02-00)

PROTECTOR, ENGINE$233.99$182.51Not Shipping
738V-21485-01-00DAMPER, RUBBER 1$4.35$3.92Not Shipping
838V-21486-00-00DAMPER 2$21.99$18.03Not Shipping
995817-08016-00

(replaces part #
95811-08016-00)

BOLT,FLANGE (JN5)$5.49$4.2810+ In-Stock
105X6-22178-00-00TENSIONER$33.99$26.516 In-Stock
114V4-22184-00-00BUSH$4.80$4.1310+ In-Stock
1290109-08705-00BOLT$16.49$12.862 In-Stock
1390201-13013-00

(replaces part #
90201-13202-00)

WASHER, PLATE$9.49$7.403 In-Stock
1490185-08169-00

(replaces part #
95601-08200-00)

NUT, SELF-LOCKING$9.49$7.8910+ In-Stock
1553Y-21315-01-00STAY, ENGINE 2$3.16$2.84Usually ships in 7-10 business days
1695817-08055-00

(replaces part #
95811-08055-00)

BOLT, FLANGE$4.21$3.6210+ In-Stock
1790185-08169-00

(replaces part #
95601-08200-00)

NUT, SELF-LOCKING$9.49$7.8910+ In-Stock
1895817-06050-00

(replaces part #
95811-06050-00)

BOLT, FLANGE$4.60$4.14Usually ships in 7-10 business days
1990179-06403-00NUT$6.99$5.459 In-Stock
204ML-28100-00-00

(replaces part #
38V-28100-00-00)

TOOL KIT$87.99$68.63Usually ships in 7-10 business days
2138V-2811A-00-00GAUGE, AIR$31.04$25.45Usually ships in 7-10 business days
