1987 Yamaha FZR600 Electrical 1 OEM Parts Diagram

Submodel FZ600TC - 1987

Shop Aftermarket Parts

ELECTRICAL 1

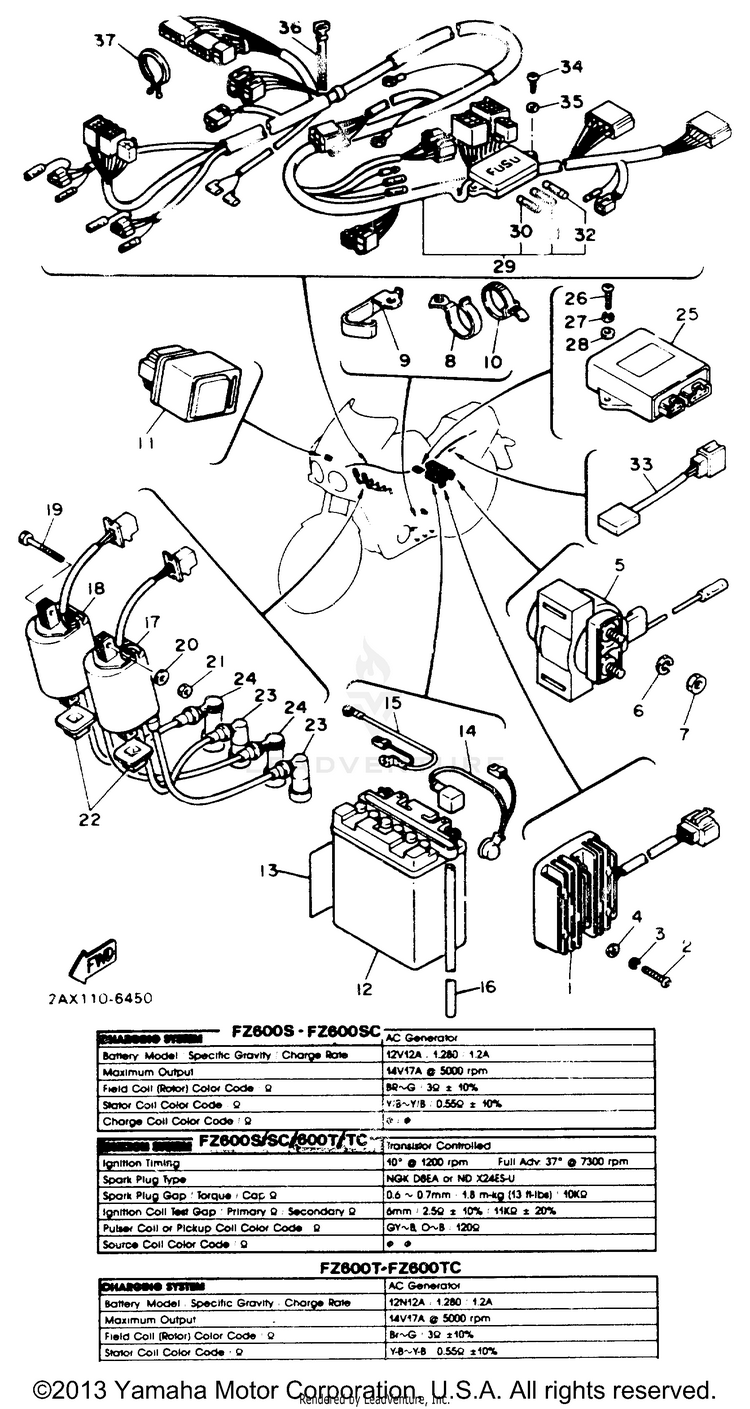

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
12XL-81960-A0-00RECTIFIER/REG ASSEMBLY$202.49$157.94Usually ships in 7-10 business days
297885-06030-00

(replaces part #
98580-06030-00)

SCREW, PAN HEAD$5.49$4.3810+ In-Stock
392995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
492990-06600-00WASHER, PLAIN (646)$2.95$2.797 In-Stock
536Y-81940-00-00STARTER RELAY ASSY$166.99$130.25Usually ships in 7-10 business days
692995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
795380-06700-00NUT$9.49$7.404 In-Stock
890462-08078-00CLAMP$6.49$5.063 In-Stock
990462-08087-00CLAMP$7.49$6.74Usually ships in 7-10 business days
10341-26397-01-00BAND$12.49$10.24Usually ships in 7-10 business days
114U8-81950-03-00

(replaces part #
4U8-81950-02-00)

RELAY ASSY | FOR SIDE STAND$101.99$79.55Usually ships in 7-10 business days
1212N-12A4A-1Y-00

(replaces part #
BTY-12N12-A4-A1)

12N12A-4A-1 YUASA B | G.S.$49.99$43.25Usually ships in 7-10 business days
1340A-82141-G0-00

(replaces part #
118-82141-09-00)

LABEL, BATTERY$0.85$0.76Not Shipping
141UT-82115-00-00WIRE, PLUS LEAD$69.99$54.59Usually ships in 7-10 business days
152AX-82116-00-00WIRE, MINUS LEAD$17.99$14.75Usually ships in 7-10 business days
1690445-08380-00HOSE$3.95$3.56Usually ships in 7-10 business days
171AA-82310-09-00

(replaces part #
33M-82310-60-00)

IGNITION COIL ASY$239.99$187.19Usually ships in 7-10 business days
181AA-82310-09-00

(replaces part #
33M-82320-60-00)

IGNITION COIL ASY$239.99$187.19Usually ships in 7-10 business days
1997301-06065-00BOLT, HEXAGON$0.65$0.58Usually ships in 7-10 business days
2092990-06600-00WASHER, PLAIN (646)$2.95$2.797 In-Stock
2195380-06600-00NUT, HEXAGON$4.90$4.605 In-Stock
224U8-82317-00-00DAMPER, IGNITION COIL$11.99$9.83Usually ships in 7-10 business days
233NS-82370-00-00

(replaces part #
1UY-82370-20-00)

PLUG CAP ASSY$41.99$32.7510+ In-Stock
244BP-82370-01-00

(replaces part #
55X-82370-00-00)

PLUG CAP ASSY$38.99$30.418 In-Stock
251UJ-82305-10-00IGNITOR UNIT ASSEMBLY 1$623.99$486.71Usually ships in 7-10 business days
2698507-06014-00

(replaces part #
98503-06014-00)

SCREW, PAN HEAD$9.49$7.4010+ In-Stock
2792995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
2892990-06600-00WASHER, PLAIN (646)$2.95$2.797 In-Stock
292AX-82590-00-00WIRE HARNESS ASSEMBLY$209.99$163.79Usually ships in 7-10 business days
301A0-82151-00-00

(replaces part #
116-82151-00-00)

FUSE (12V-10A)$17.99$14.0310+ In-Stock
311A0-82161-00-00FUSE (12V-20A)$8.49$6.6210+ In-Stock
322H7-82151-00-00FUSE (12V-30A)$4.10$3.69Usually ships in 7-10 business days
334U8-81980-M0-00DIODE ASSY | FOR SIDE STAND SAFETY DEVISE$63.99$49.91Usually ships in 7-10 business days
3497780-50612-00SCREW, TAPPING$4.50$4.05Usually ships in 7-10 business days
3592990-05600-00

(replaces part #
92901-05600-00)

WASHER, PLATE$1.60$1.44Usually ships in 7-10 business days
3690464-15195-00

(replaces part #
90464-13073-00)

CLAMP$4.41$3.7910+ In-Stock
3790464-25267-00

(replaces part #
90464-23041-00)

CLAMP$8.49$6.624 In-Stock
