1993 Yamaha XT225 Serow Electrical 1 OEM Parts Diagram

Submodel SEROW - XT225EC - 1993

Shop Aftermarket Parts

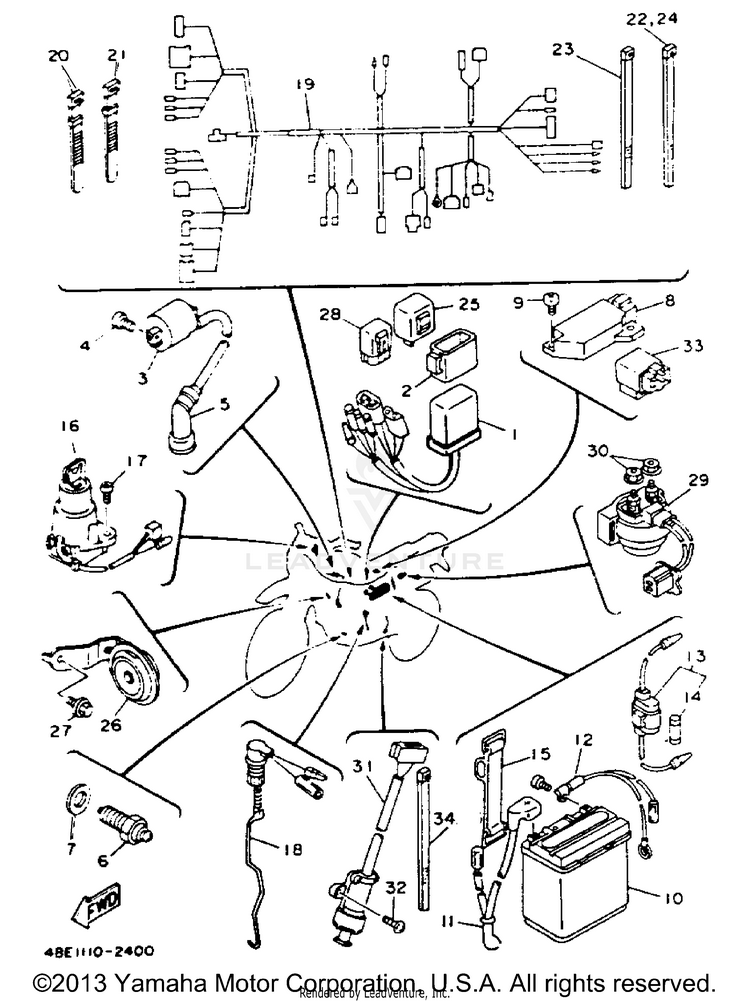

ELECTRICAL 1

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
14BE-85540-01-00

(replaces part #
4BE-85540-00-00)

C.D.I. UNIT ASSEMBLY$423.99$330.71Not Shipping
23RW-85546-00-00BAND$13.99$11.47Usually ships in 7-10 business days
33KJ-82310-14-00

(replaces part #
4BE-82310-00-00)

IGNITION COIL ASSY$41.99$41.7510+ In-Stock
498580-06016-00

(replaces part #
98502-06016-00)

SCREW, PAN HEAD$3.45$2.972 In-Stock
53NS-82370-00-00PLUG CAP ASSY$41.99$32.7510+ In-Stock
64GY-82540-10-00

(replaces part #
2H7-82540-00-00)

NEUTRAL SWITCH ASSY$41.99$32.754 In-Stock
790430-10171-00BOLT, UNION$3.45$2.9710+ In-Stock
847X-81960-A3-00

(replaces part #
47X-81960-A2-00)

RECTIFIER & REGULATOR ASSEMBLY$206.99$161.45Usually ships in 7-10 business days
998517-06012-00

(replaces part #
98511-06012-00)

SCREW,PAN$4.10$3.5310+ In-Stock
10YTX-7LBS0-00-00

(replaces part #
BTY-YTX7L-BS-00)

YTX7LBS YUASA BATTE$99.99$83.70Usually ships in 7-10 business days
114JG-82115-00-00

(replaces part #
3RW-82115-00-00)

WIRE, PLUS LEAD$40.99$33.61Not Shipping
123RW-82116-00-00WIRE, MINUS LEAD$17.99$14.75Usually ships in 7-10 business days
132TV-82150-02-00

(replaces part #
2TV-82150-01-00)

FUSE HOLDER ASSEMBLY$14.49$11.88Usually ships in 7-10 business days
144X7-82151-00-00FUSE (15A)$4.30$4.058 In-Stock
1522F-82131-00-00BAND, BATTERY$32.99$25.733 In-Stock
162HV-82501-00-00MAIN SWITCH STEERING LOCK$173.99$135.71Not Shipping
1790149-06228-00SCREW$10.49$8.6010+ In-Stock
185BT-82530-00-00

(replaces part #
4BE-82530-01-00)

STOP SWITCH ASSY$50.99$39.77Usually ships in 7-10 business days
194BE-82590-01-00

(replaces part #
4BE-82590-00-00)

WIRE HARNESS ASSEMBLY$247.99$193.43Not Shipping
2025G-83936-01-00BAND, SWITCH CORD$5.49$4.283 In-Stock
2125G-83936-01-00BAND, SWITCH CORD$5.49$4.283 In-Stock
22437-83936-11-00BAND, SWITCH CORD$5.00$4.3010+ In-Stock
231UA-82591-00-00

(replaces part #
12R-82591-00-00)

BAND$5.49$4.2810+ In-Stock
24437-83936-11-00BAND, SWITCH CORD$5.00$4.3010+ In-Stock
254VR-83350-02-00

(replaces part #
4BE-83350-00-00)

FLASHER RELAY ASSY$60.99$47.57Usually ships in 7-10 business days
263RW-83371-11-00

(replaces part #
3RW-83371-00-00)

HORN$30.99$25.41Usually ships in 7-10 business days
2795812-06010-00

(replaces part #
95811-06010-00)

BOLT, FLANGE$5.49$4.2810+ In-Stock
283RW-81950-01-00

(replaces part #
3RW-81950-00-00)

RELAY ASSY$46.99$38.53Usually ships in 7-10 business days
294KD-81940-00-00

(replaces part #
3AY-81940-00-00)

STARTER RELAY ASSY (MS65D-611)$125.99$98.275 In-Stock
AFTERMARKET ALTERNATIVE
$18.99$12.4910+ In-Stock
3095780-06500-00

(replaces part #
95701-06500-00)

NUT, FLANGE$2.95$2.5410+ In-Stock
313LD-82566-41-00

(replaces part #
3LD-82566-00-00)

SWITCH, SIDE STAND$75.99$59.27Usually ships in 7-10 business days
3290157-05M19-00

(replaces part #
98586-05016-00)

SCREW, PAN HEAD$3.75$3.224 In-Stock
3329U-81950-93-00RELAY ASSY (ACA12115-1)$84.99$66.29
341UA-82591-00-00

(replaces part #
12R-82591-00-00)

BAND$5.49$4.2810+ In-Stock
