2009 Yamaha V-Max Clutch OEM Parts Diagram

Submodel V MAX - VMX17YCB - 2009

Shop Aftermarket Parts

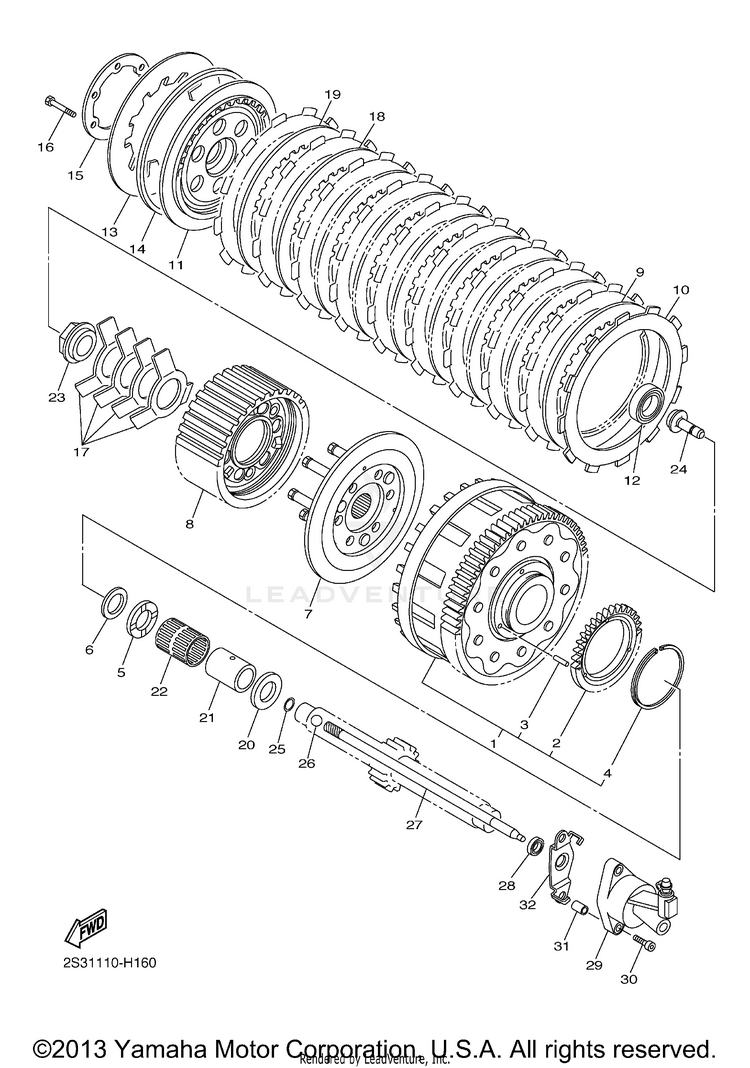

CLUTCH

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
-2H7-16324-10-00

(replaces part #
2H7-16324-00-00)

PLATE, CLUTCH 1 | UR (T2.6)$23.99$18.7110+ In-Stock
-2H7-16325-10-00

(replaces part #
2H7-16325-00-00)

PLATE, CLUTCH 2 | UR (T2.0)$12.99$10.1310+ In-Stock
12S3-16150-00-00PRIMARY DRIVEN GEAR COMP.$665.99$557.12Usually ships in 7-10 business days
22S3-13324-00-00GEAR, PUMP DRIVE$108.99$85.01Usually ships in 7-10 business days
393604-16092-00PIN, DOWEL$3.45$2.979 In-Stock
493440-57M01-00CIRCLIP$8.49$7.64Usually ships in 7-10 business days
54B1-16154-00-00PLATE, THRUST 1$99.99$77.99Usually ships in 7-10 business days
690208-25002-00WASHER, CONICAL SPRING$12.49$10.24Usually ships in 7-10 business days
72S3-16360-00-00PRESSURE PLATE ASSY 2$470.99$391.80Usually ships in 7-10 business days
82S3-16370-00-00CLUTCH BOSS ASSY$422.99$351.85Usually ships in 7-10 business days
92H7-16325-10-00

(replaces part #
2H7-16325-00-00)

PLATE, CLUTCH 2 | (T2.0)$12.99$10.1310+ In-Stock
105YU-16321-00-00PLATE, FRICTION$28.99$22.6110+ In-Stock
112S3-16351-00-00PLATE, PRESSURE 1$78.99$61.61Usually ships in 7-10 business days
1293306-00315-00

(replaces part #
93306-00304-00)

BEARING$36.99$28.856 In-Stock
135YU-16334-00-00SPRING, CLUTCH 2$123.99$96.71Usually ships in 7-10 business days
1436Y-16335-00-00HOUSING, SPRING$39.99$32.79Usually ships in 7-10 business days
152S3-16353-00-00PLATE, PRESSURE 3$8.99$8.09Usually ships in 7-10 business days
1697017-06025-00

(replaces part #
97002-06025-00)

BOLT$4.55$3.9110+ In-Stock
172S3-16539-01-00

(replaces part #
2S3-16539-00-00)

SPRING$18.99$15.57Usually ships in 7-10 business days
182H7-16324-10-00

(replaces part #
2H7-16324-00-00)

PLATE, CLUTCH 1 | UR (T2.6)$23.99$18.7110+ In-Stock
1947X-16324-10-00

(replaces part #
47X-16324-00-00)

PLATE, CLUTCH 1 | UR (T1.6)$30.99$25.41Usually ships in 7-10 business days
205VY-16164-00-00PLATE, THRUST 2$22.99$18.85Usually ships in 7-10 business days
2190387-25026-00COLLAR$28.99$23.77Usually ships in 7-10 business days
2293310-33559-00BEARING$38.99$31.97Usually ships in 7-10 business days
232S3-16377-00-00NUT, LOCK$87.99$68.631 In-Stock
244KG-16356-00-00ROD, PUSH 1$33.99$26.513 In-Stock
2593210-06632-00O-RING$9.49$7.4010+ In-Stock
2693511-32027-00

(replaces part #
93511-32017-00)

BALL$9.49$7.4010+ In-Stock
272S3-16357-00-00ROD, PUSH 2$47.99$39.35Usually ships in 7-10 business days
2893102-08008-00OIL SEAL$11.49$9.42Usually ships in 7-10 business days
292S3-16381-00-00PUSH LEVER COMP.$170.99$133.37Usually ships in 7-10 business days
3090110-06138-00

(replaces part #
90110-06246-00)

BOLT$6.49$5.0610+ In-Stock
3199530-08012-00PIN, DOWEL$6.99$5.4510+ In-Stock
322S3-15645-00-00PLATE$18.49$15.16Usually ships in 7-10 business days
