2009 Yamaha V-Max Cylinder Head OEM Parts Diagram

Submodel V MAX - VMX17YCB - 2009

Shop Aftermarket Parts

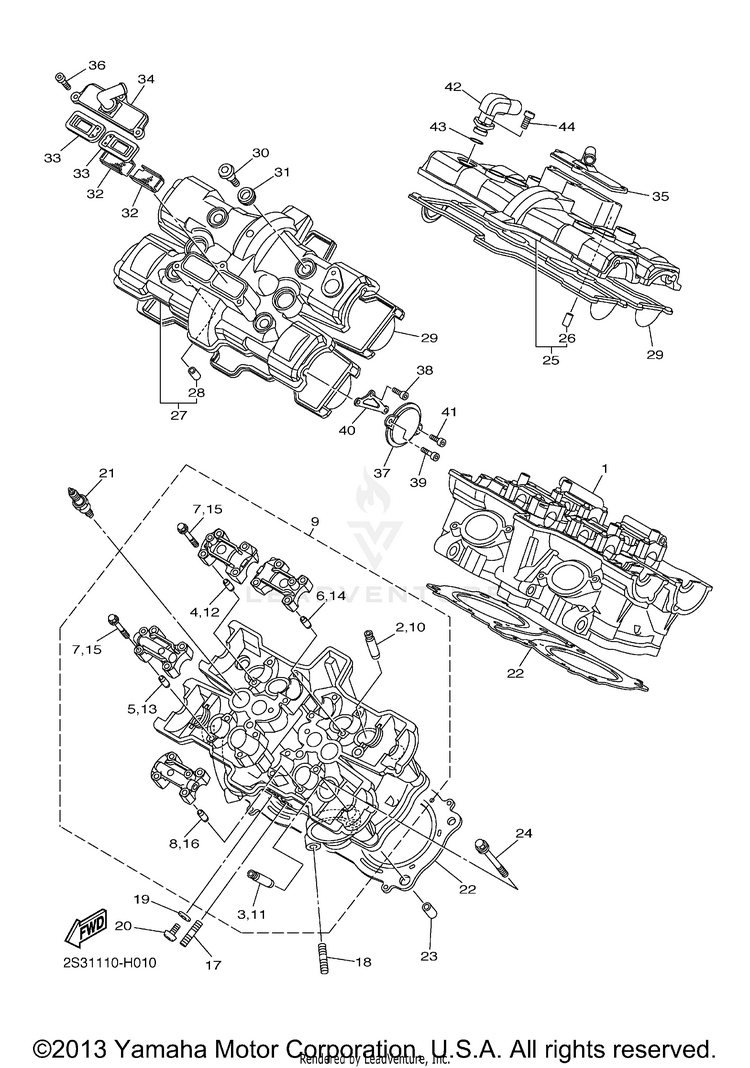

CYLINDER HEAD

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
12S3-11102-00-00CYLINDER HEAD ASSY$1,934.99$1,692.76Usually ships in 7-10 business days
24C8-11133-10-00GUIDE, VALVE 1$48.99$40.17Usually ships in 7-10 business days
32S3-11134-10-00GUIDE, VALVE 2$59.99$46.79Usually ships in 7-10 business days
491808-16023-00PIN, DOWEL$7.99$6.2310+ In-Stock
591808-16023-00PIN, DOWEL$7.99$6.2310+ In-Stock
691808-16023-00PIN, DOWEL$7.99$6.2310+ In-Stock
790105-06027-00BOLT, FLANGE$8.49$6.6210+ In-Stock
891808-16023-00PIN, DOWEL$7.99$6.2310+ In-Stock
92S3-11103-09-00

(replaces part #
2S3-11103-00-00)

CYLINDER HEAD ASSY 2$1,724.99$1,508.78Usually ships in 7-10 business days
104C8-11133-10-00GUIDE, VALVE 1$48.99$40.17Usually ships in 7-10 business days
112S3-11134-10-00GUIDE, VALVE 2$59.99$46.79Usually ships in 7-10 business days
1291808-16023-00PIN, DOWEL$7.99$6.2310+ In-Stock
1391808-16023-00PIN, DOWEL$7.99$6.2310+ In-Stock
1491808-16023-00PIN, DOWEL$7.99$6.2310+ In-Stock
1590105-06027-00BOLT, FLANGE$8.49$6.6210+ In-Stock
1691808-16023-00PIN, DOWEL$7.99$6.2310+ In-Stock
1795612-12640-00BOLT, STUD$9.49$8.54Usually ships in 7-10 business days
1895612-08625-00BOLT, STUD$6.49$5.0610+ In-Stock
1990430-10188-00GASKET$3.45$2.9710+ In-Stock
2092014-10016-00BOLT, BUTTON HEAD$3.85$3.46Usually ships in 7-10 business days
21CR9-EIA90-00-00

(replaces part #
NGK-CR9EI-A9-00)

CR9EI-A9 NGK 4PK | UR$16.49$14.09Usually ships in 7-10 business days
222S3-11181-00-00GASKET, CYLINDER HEAD 1$78.99$61.61Usually ships in 7-10 business days
2399530-14016-00PIN, DOWEL A$3.80$3.2710+ In-Stock
2490119-10034-00BOLT, WITH WASHER$11.49$9.42Usually ships in 7-10 business days
252S3-11191-00-00COVER, CYLINDER HEAD 1$322.99$251.93Usually ships in 7-10 business days
2691810-20001-00PIN, DOWEL$2.55$2.196 In-Stock
272S3-11192-00-00COVER, CYLINDER HEAD 2$314.99$245.69Usually ships in 7-10 business days
2891810-20001-00PIN, DOWEL$2.55$2.196 In-Stock
292S3-11193-00-00GASKET, HEAD COVER 1$50.99$39.77Usually ships in 7-10 business days
3090109-066F0-00BOLT$9.49$7.4010+ In-Stock
315VY-1111G-00-00RUBBER, MOUNT 1$13.49$10.5210+ In-Stock
325PS-1482K-00-00PLATE$4.60$4.14Usually ships in 7-10 business days
335PS-14890-00-00REED VALVE ASSY$33.99$27.87Usually ships in 7-10 business days
342S3-14899-00-00CAP, CASE$98.99$77.21Usually ships in 7-10 business days
352S3-14889-00-00CAP, CASE$96.99$75.65Usually ships in 7-10 business days
3691314-06020-00

(replaces part #
90110-06175-00)

BOLT, HEXAGON SOCKET HEAD$2.65$2.5710+ In-Stock
372S3-11186-00-00COVER, CYLINDER HEAD SIDE 2$35.99$29.51Usually ships in 7-10 business days
3891314-05014-00

(replaces part #
90110-05059-00)

BOLT,SOCKET HEAD$6.99$6.29Usually ships in 7-10 business days
3991314-05020-00

(replaces part #
90110-05060-00)

BOLT, HEXAGON SOCKET HEAD$1.80$1.62Usually ships in 7-10 business days
402S3-1112F-00-00PLATE 2$31.99$26.23Usually ships in 7-10 business days
4191314-05014-00

(replaces part #
90110-05059-00)

BOLT,SOCKET HEAD$6.99$6.29Usually ships in 7-10 business days
422S3-11167-00-00PIPE, BREATHER 2$98.99$77.21Usually ships in 7-10 business days
4393210-15566-00O-RING$8.49$6.6210+ In-Stock
4491314-06020-00

(replaces part #
90110-06175-00)

BOLT, HEXAGON SOCKET HEAD$2.65$2.5710+ In-Stock
