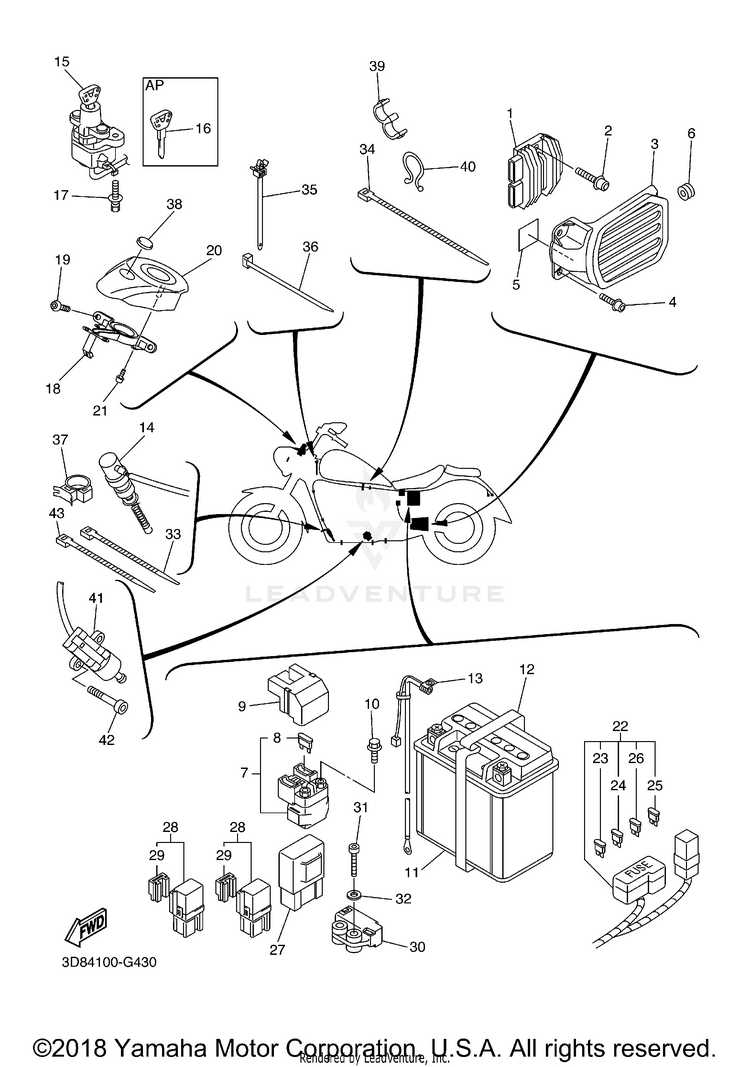

2009 Yamaha V-Star XVS1300A Electrical 2 OEM Parts Diagram

Submodel V STAR 1300 - XVS13AYCW - 2009

Shop Aftermarket Parts

ELECTRICAL 2

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
11D7-81960-01-00

(replaces part #
1D7-81960-00-00)

RECTIFIER & REGULATOR ASSY$349.99$272.992 In-Stock
AFTERMARKET ALTERNATIVE
$52.99$45.4910+ In-Stock
290110-06263-00BOLT, HEXAGON SOCKET HEAD$6.49$5.84Usually ships in 7-10 business days
33D8-21247-02-00

(replaces part #
3D8-21247-00-00)

CASE, REGULATOR$35.99$29.51Usually ships in 7-10 business days
490110-06215-00BOLT, HEXAGON SOCKET HEAD$2.90$2.61Usually ships in 7-10 business days
52GH-24185-00-00DAMPER, LOCATING 5$1.20$1.08Usually ships in 7-10 business days
690480-12550-00GROMMET$9.49$8.54Usually ships in 7-10 business days
73D8-81940-00-00STARTER RELAY ASSY (RC19-074)$123.99$96.71Usually ships in 7-10 business days
842X-82151-00-00FUSE (10A-BL)$4.70$4.0410+ In-Stock
95SL-82119-10-00COVER, LEAD WIRE$5.49$4.2810+ In-Stock
1095022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
11YTX-20LBS-00-00

(replaces part #
BTY-YTX20-LB-S0)

YTX20LBS YUASA BATT$165.99$132.604 In-Stock
124AS-82131-01-00BAND, BATTERY$16.49$13.521 In-Stock
133D8-82116-00-00WIRE, MINUS LEAD$24.99$20.49Usually ships in 7-10 business days
143D8-82530-01-00

(replaces part #
3D8-82530-00-00)

STOP SWITCH ASSY$66.99$52.25Usually ships in 7-10 business days
153D8-82501-02-00

(replaces part #
3D8-82501-00-00)

MAIN SWITCH STEERING LOCK$177.99$138.83Usually ships in 7-10 business days
164BH-82511-09-00BLANK KEY | AP$33.99$26.517 In-Stock
1790109-08196-00

(replaces part #
90109-080G5-00)

BOLT$9.49$7.4010+ In-Stock
183D8-2334G-00-00BRACKET 1$55.99$43.67Usually ships in 7-10 business days
1992012-06014-00BOLT, BUTTON HEAD$9.49$7.40
203D8-82568-00-00COVER, MAIN SWITCH$76.99$60.05Usually ships in 7-10 business days
2197707-40016-00

(replaces part #
97702-40016-00)

SCREW, TAPPING$9.49$7.4010+ In-Stock
223D8-82590-10-00WIRE HARNESS ASSY$624.99$522.91Usually ships in 7-10 business days
2367F-82151-40-00

(replaces part #
5JJ-82151-30-00)

FUSE (10A)$7.49$6.743 In-Stock
2467F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
255JW-82151-10-00FUSE (50A)$17.99$14.03
265JJ-82151-20-00FUSE (20A-BL)$8.49$7.64Usually ships in 7-10 business days
275KS-81950-32-00

(replaces part #
5KS-81950-30-00)

RELAY ASSY$74.99$58.49Usually ships in 7-10 business days
285EA-81950-20-00RELAY ASSY (5EA-02)$62.99$49.138 In-Stock
295EA-81952-00-00HOLDER, RELAY$8.49$6.625 In-Stock
305PS-82576-02-00

(replaces part #
5PS-82576-01-00)

SENSOR, LEAN ANGLE$96.99$75.658 In-Stock
3191312-04025-00

(replaces part #
90110-04003-00)

BOLT, HEXAGON SOCKET HEAD$1.95$1.682 In-Stock
3290201-04027-00WASHER, PLATE$2.45$2.115 In-Stock
331UA-82591-00-00BAND$5.49$4.2810+ In-Stock
3490464-15152-00CLAMP$6.49$5.068 In-Stock
3590464-10112-00

(replaces part #
90464-12089-00)

CLAMP$9.49$7.404 In-Stock
365Y9-12491-00-00CLAMP 1$7.49$6.744 In-Stock
3790464-10190-00CLAMP$10.49$8.60Usually ships in 7-10 business days
383D8-2341B-00-00EMBLEM$32.99$27.05Usually ships in 7-10 business days
3990464-10M57-00CLAMP$4.85$4.36Usually ships in 7-10 business days
4090464-16039-00CLAMP$10.49$8.60Usually ships in 7-10 business days
413D8-82566-B0-00SWITCH, SIDE STAND$105.99$82.67Usually ships in 7-10 business days
4291312-05025-00

(replaces part #
90110-05033-00)

BOLT, HEXAGON SOCKET HEAD$9.49$7.406 In-Stock
433MA-82591-00-00CLAMP$10.99$9.01Usually ships in 7-10 business days
