2012 Yamaha RAPTOR 125 Electrical 1 OEM Parts Diagram

Submodel RAPTOR 125 - YFM125RBL - 2012

Shop Aftermarket Parts

ELECTRICAL 1

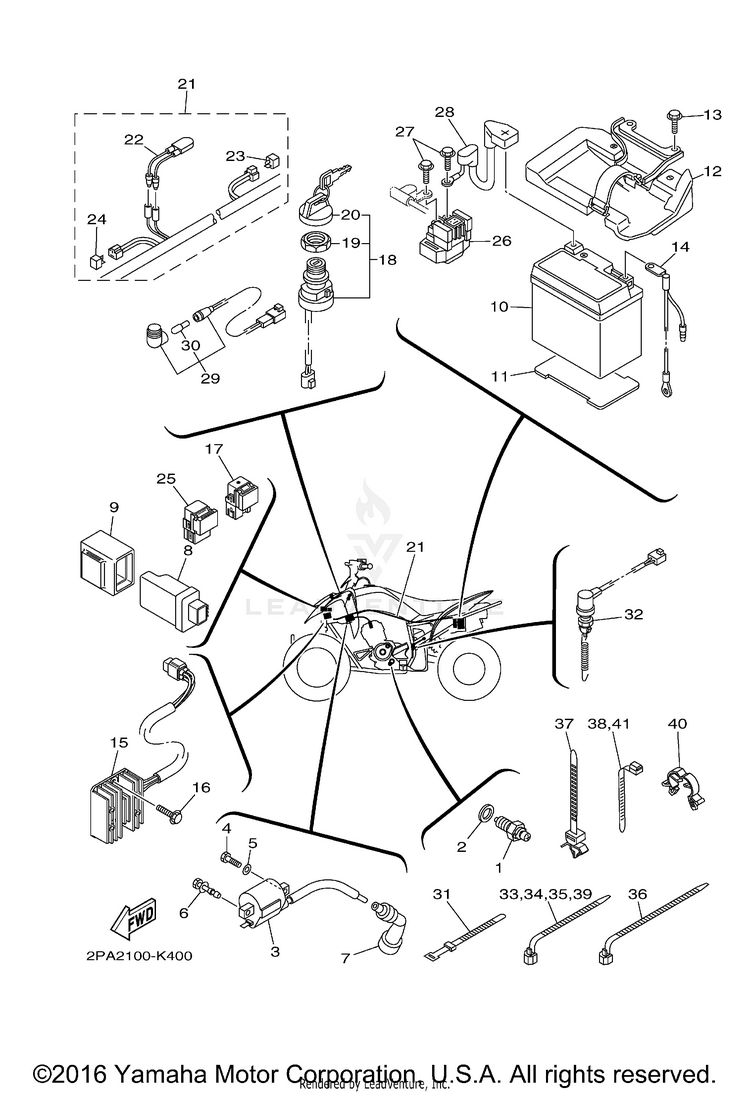

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
15VL-H2540-11-00NEUTRAL SWITCH ASSY$36.99$30.332 In-Stock
290430-10819-00GASKET$8.49$6.622 In-Stock
33KJ-82310-14-00

(replaces part #
4BE-82310-10-00)

IGNITION COIL ASSY$41.99$41.7510+ In-Stock
497017-06020-00

(replaces part #
97002-06020-00)

BOLT$4.06$3.4910+ In-Stock
592990-06600-00

(replaces part #
92902-06600-00)

WASHER, PLAIN (646)$2.95$2.797 In-Stock
690109-06723-00BOLT$9.49$7.405 In-Stock
72PA-82370-00-00PLUG CAP ASSY$60.99$47.573 In-Stock
82PA-85540-00-00C.D.I. UNIT ASSY$316.99$247.25Usually ships in 7-10 business days
95VL-H5546-00-00

(replaces part #
2PA-85546-00-00)

BAND$4.90$4.411 In-Stock
10YTZ-7SHE0-00-00

(replaces part #
1S4-82100-10-00)

YTZ7S HE YUASA BATT$173.99$135.713 In-Stock
114D3-82122-00-00SEAT, BATTERY$11.99$9.355 In-Stock
124D3-82106-11-00

(replaces part #
4D3-82106-10-00)

BATTERY PLATE COMP$60.99$47.823 In-Stock
1395817-06016-00

(replaces part #
95812-06016-00)

BOLT, FLANGE$1.95$1.6810+ In-Stock
142PA-H2116-00-00WIRE, MINUS LEAD$46.99$38.53Usually ships in 7-10 business days
152PA-81960-00-00RECTIFIER & REGULATOR ASSY$168.99$131.81Usually ships in 7-10 business days
1695817-06014-00

(replaces part #
95802-06014-00)

BOLT, FLANGE-$2.8610+ In-Stock
178FP-81950-01-00RELAY ASSY (8FP-01)$43.99$34.315 In-Stock
185LP-82510-01-00

(replaces part #
5LP-82510-00-00)

MAIN SWITCH ASSY$75.99$59.2710+ In-Stock
AFTERMARKET ALTERNATIVE
$13.99$7.8910+ In-Stock
193HN-82569-00-00NUT, MAIN SWITCH$5.99$4.677 In-Stock
203HN-82579-00-00CAP, KEY$15.49$12.0810+ In-Stock
212PA-82590-00-00WIRE HARNESS ASSY$327.99$255.83Usually ships in 7-10 business days
224D3-82560-00-00THERMO SWITCH ASSY$32.99$27.05Usually ships in 7-10 business days
234WA-81980-00-00DIODE ASSY$32.99$25.739 In-Stock
243WP-81980-00-00DIODE ASSY$24.99$19.498 In-Stock
255DM-81950-01-00

(replaces part #
5DM-81950-00-00)

RELAY ASSY (G8HN-1C4T-DJ-Y52)$31.99$24.9510+ In-Stock
264D3-81940-00-00STARTER RELAY ASSY (RC19-077A)$115.99$90.4710+ In-Stock
2795022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
284D3-82115-00-00WIRE, PLUS LEAD$25.99$20.277 In-Stock
294D3-83530-00-00PILOT LIGHT ASSY$37.99$29.63
303FV-83517-00-00

(replaces part #
5GH-83516-00-00)

BULB (12V-1.7W)$9.49$7.4010+ In-Stock
31437-83936-01-00BAND, SWITCH CORD$8.49$6.6210+ In-Stock
324D3-82530-00-00STOP SWITCH ASSY$49.99$40.99Usually ships in 7-10 business days
3390464-15195-00

(replaces part #
90464-13073-00)

CLAMP$4.41$3.7910+ In-Stock
3490464-15195-00

(replaces part #
90464-13073-00)

CLAMP$4.41$3.7910+ In-Stock
3590464-15195-00

(replaces part #
90464-13073-00)

CLAMP$4.41$3.7910+ In-Stock
3690464-15195-00CLAMP$4.41$3.7910+ In-Stock
3790464-10112-00

(replaces part #
90464-12089-00)

CLAMP$9.49$7.404 In-Stock
3890464-13077-00CLAMP$9.49$7.4010+ In-Stock
3990464-15195-00

(replaces part #
90464-13073-00)

CLAMP$4.41$3.7910+ In-Stock
4090464-23239-00CLAMP$2.80$2.413 In-Stock
4190464-13077-00CLAMP$9.49$7.4010+ In-Stock
