2016 Yamaha XT250 Cylinder Head OEM Parts Diagram

Submodel XT250 - XT250GC - 2016

Shop Aftermarket Parts

CYLINDER HEAD

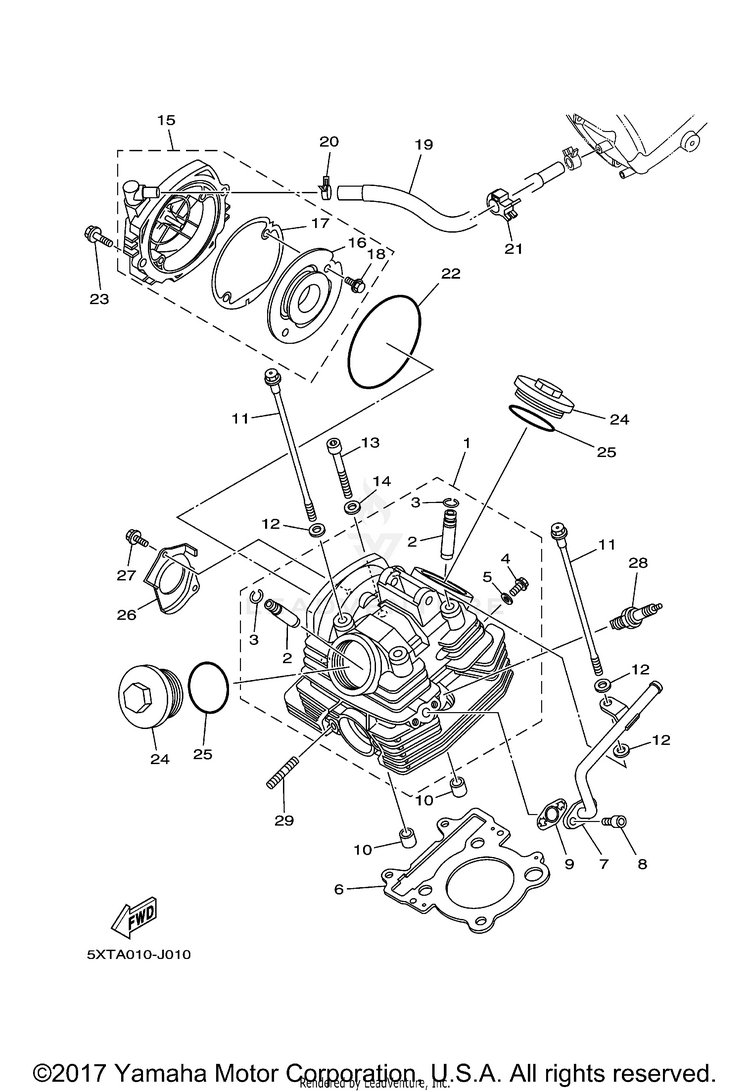

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
15XT-11102-10-00CYLINDER HEAD ASSY$521.99$419.70Usually ships in 7-10 business days
25H0-11133-11-00GUIDE, INTAKE VALVE$74.99$58.492 In-Stock
393440-10085-00CIRCLIP$9.49$7.4010+ In-Stock
490153-06002-00SCREW, HEXAGON$9.49$7.405 In-Stock
590430-06014-00GASKET$8.99$7.0110+ In-Stock
65XT-11181-20-00GASKET, CYLINDER HEAD 1$50.99$39.771 In-Stock
75XT-14871-20-00PIPE 1$62.99$49.13Usually ships in 7-10 business days
891314-06016-00BOLT, HEXAGON SOCKET HEAD$9.49$7.406 In-Stock
95XT-14815-00-00GASKET$5.99$4.672 In-Stock
1099530-14016-00PIN, DOWEL A$3.80$3.2710+ In-Stock
1190105-08117-00BOLT, FLANGE$9.49$7.408 In-Stock
1290201-080L7-00

(replaces part #
90201-08609-00)

WASHER, PLATE$4.05$3.4810+ In-Stock
1391314-08045-00BOLT, HEXAGON SOCKET HEAD$9.49$8.54Usually ships in 7-10 business days
1490201-06018-00WASHER, PLATE$5.49$4.94Usually ships in 7-10 business days
155XT-11190-20-00COVER, CYLINDER HEAD 1$93.99$73.31Usually ships in 7-10 business days
165XT-11165-00-00PLATE, BREATHER$15.49$12.70Usually ships in 7-10 business days
174D3-11196-00-00GASKET, CYLINDER HEAD SIDE$7.49$5.844 In-Stock
1895022-06010-00

(replaces part #
90105-06126-00)

BOLT, FLANGE$6.49$5.067 In-Stock
195XT-11166-20-00PIPE, BREATHER 1$52.99$41.33Usually ships in 7-10 business days
2090467-11044-00

(replaces part #
90467-12053-00)

CLIP$9.49$7.4010+ In-Stock
2190464-15192-00CLAMP$9.49$7.404 In-Stock
2293211-05471-00O-RING$16.49$12.8610+ In-Stock
2395024-06020-00BOLT, FLANGE (SMALL HEAD)$6.49$5.069 In-Stock
245XT-11186-00-00COVER, CYLINDER HEAD SIDE 2$49.99$40.99Usually ships in 7-10 business days
2593210-54001-00O-RING$8.49$6.628 In-Stock
265XT-1111F-00-00PLATE$21.99$18.03Usually ships in 7-10 business days
2795022-06012-00

(replaces part #
90105-06078-00)

BOLT, FLANGE$3.55$3.0510+ In-Stock
28DR7-EA000-00-00

(replaces part #
94701-00345-00)

PLUG, SPARK (NGK DR7EA) | WITH RESISTER-$4.4310+ In-Stock
2990116-08023-00BOLT, STUD$9.49$7.408 In-Stock
