1978 Yamaha SR500 Frame OEM Parts Diagram

Submodel SR500E - 1978

Shop Aftermarket Parts

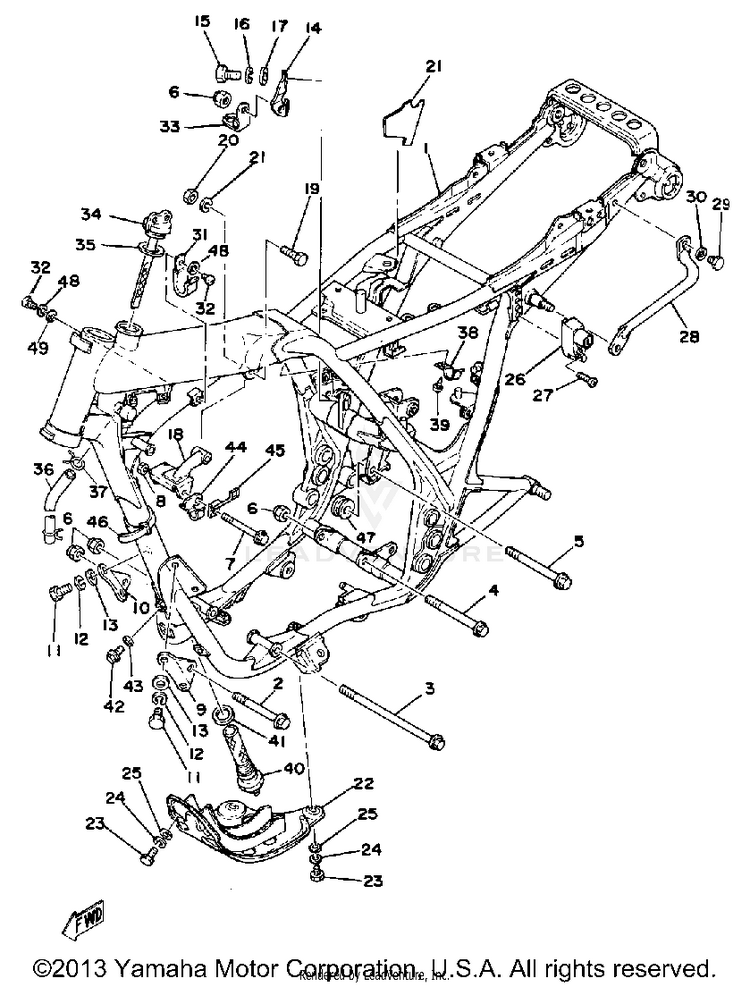

FRAME

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
12J2-21110-00-33FRAME | YAMAHA BLACK$421.99$350.80Not Shipping
290105-10747-00

(replaces part #
90105-10039-00)

BOLT, FLANGE | M10-100L$4.95$4.46Usually ships in 7-10 business days
390105-10780-00

(replaces part #
90105-10113-00)

BOLT,WASHER BASED | M10-185L$11.49$9.42Usually ships in 7-10 business days
490105-10105-00

(replaces part #
90105-10050-00)

BOLT, FLANGE | M10-110L$13.49$10.524 In-Stock
590109-101A0-00

(replaces part #
90105-10119-00)

BOLT,WASHER BASED | M10-135L$18.49$14.4210+ In-Stock
690185-10060-00NUT, SELF-LOCKING$8.49$6.6210+ In-Stock
790105-08118-00BOLT, WASHER BASED | M8-80L$6.49$5.84Usually ships in 7-10 business days
890185-08089-00NUT, SELF-LOCKING$10.49$8.1810+ In-Stock
92J2-21315-00-33STAY, ENGINE 2 | YAMAHA BLACK$23.99$19.67Usually ships in 7-10 business days
102J2-21316-00-33STAY, ENGINE 3 | YAMAHA BLACK$10.49$8.60Usually ships in 7-10 business days
1190101-08691-00

(replaces part #
97313-08018-00)

BOLT, HEX-$5.0410+ In-Stock
1292990-08100-00WASHER, SPRING$5.60$4.3710+ In-Stock
1392990-08600-00

(replaces part #
92901-08600-00)

WASHER, PLATE$2.80$2.7610+ In-Stock
142J2-21317-01-00STAY, ENGINE 4$9.49$8.54Usually ships in 7-10 business days
1597013-08025-00BOLT, KICK CRANK$9.49$7.406 In-Stock
1692990-08100-00WASHER, SPRING$5.60$4.3710+ In-Stock
1792990-08600-00

(replaces part #
92901-08600-00)

WASHER, PLATE$2.80$2.7610+ In-Stock
182J2-21318-01-00STAY, ENGINE 5$40.99$33.61Usually ships in 7-10 business days
1997014-08040-00

(replaces part #
97313-08040-00)

BOLT, HEXAGON$8.49$7.643 In-Stock
2090185-08089-00NUT, SELF-LOCKING$10.49$8.1810+ In-Stock
212J2-2117F-00-00COVER$3.05$2.74Usually ships in 7-10 business days
223GW-21471-00-33

(replaces part #
3X4-21471-00-90)

PROTECTOR, ENGINE (0033, YB)$53.99$42.11Usually ships in 7-10 business days
2397D95-06016-00

(replaces part #
97313-06016-00)

BOLT, HEXAGON DEEP R$2.76$2.3710+ In-Stock
2492995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
2590201-06M08-00WASHER, PLATE$2.55$2.197 In-Stock
2626H-21308-01-00

(replaces part #
26H-21308-00-00)

HELMET HANGER ASSY$89.99$70.19Usually ships in 7-10 business days
2798707-06030-00

(replaces part #
98701-06030-00)

SCREW, FLAT HEAD$7.99$6.237 In-Stock
282J2-21165-00-00HANDLE, STANDING$25.99$21.31Not Shipping
2997013-06012-00BOLT$6.49$5.0610+ In-Stock
3092990-06600-00

(replaces part #
92901-06600-00)

WASHER, PLAIN (646)$2.95$2.797 In-Stock
3190465-10018-00CLAMP$1.20$1.08Not Shipping
3298580-05012-00SCREW, PAN HEAD$7.99$6.2310+ In-Stock
332J2-2144G-00-00STAY, STOP SWITCH$10.49$8.60Usually ships in 7-10 business days
342J2-21771-10-00

(replaces part #
2J2-21771-02-00)

BODY, CAP$16.49$13.52Usually ships in 7-10 business days
3590430-27124-00GASKET$9.49$7.402 In-Stock
3690445-11289-00HOSE (L200)$11.49$8.963 In-Stock
3790467-100A1-00

(replaces part #
90467-10008-00)

CLIP$8.49$6.6210+ In-Stock
382J2-21335-00-00CLAMP, WIRE HRNES 1$1.18$1.06Usually ships in 7-10 business days
3997780-50610-00

(replaces part #
97780-50110-00)

SCREW, TAPPING$9.49$7.4010+ In-Stock
40583-21756-00-00NET, FILTER$77.99$60.83Usually ships in 7-10 business days
4190430-22123-00GASKET$10.49$8.183 In-Stock
4290105-08729-00

(replaces part #
90105-08003-00)

BOLT, WASHER BASED$5.49$4.283 In-Stock
4390201-08087-00WASHER, PLATE$3.95$3.4010+ In-Stock
4490465-10090-00CLAMP$7.49$6.74Not Shipping
4590465-08144-00CLAMP$1.30$1.17Usually ships in 7-10 business days
46437-83936-11-00BAND, SWITCH CORD$5.00$4.3010+ In-Stock
472J2-21459-01-00COLLAR, REAR ENGINE STAY$11.49$9.42Usually ships in 7-10 business days
4892990-05100-00WASHER, SPRING-$0.8310+ In-Stock
4992990-05200-00WASHER, PLAIN$5.49$4.2810+ In-Stock
