1981 Yamaha XS1100 Caburetor OEM Parts Diagram

Submodel XS1100SH - 1981

Shop Aftermarket Parts

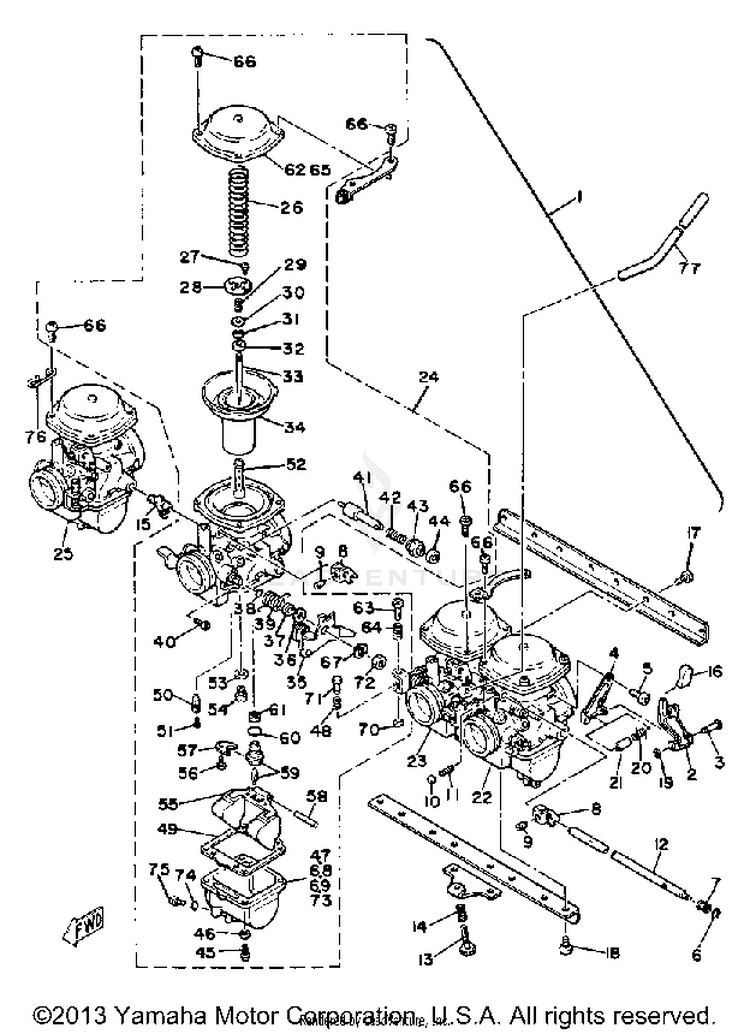

CABURETOR

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
13J6-14900-00-00UNAVAILABLE IN PRICE BOOK | N/A$0.00$0.00Not Shipping
23H3-14975-00-00LEVER, STARTER 1$32.99$27.05Usually ships in 7-10 business days
32F3-14386-00-00PIN, FLOAT$9.08$8.17Usually ships in 7-10 business days
43H3-14995-00-00BRACKET$9.99$8.99Usually ships in 7-10 business days
598580-04008-00SCREW, PAN HEAD$6.49$5.0610+ In-Stock
6737-14137-00-00CLIP$9.99$8.99Not Shipping
72H7-14998-00-00BUSH$7.78$7.00Usually ships in 7-10 business days
83F7-14905-00-00LEVER, STARTER$9.08$8.17Usually ships in 7-10 business days
911V-14991-00-00SCREW$13.49$11.06Usually ships in 7-10 business days
1093501-08001-00BALL$1.15$0.995 In-Stock
11583-14589-00-00SPRING$5.99$5.39Usually ships in 7-10 business days
122H7-14978-00-00SHAFT, STARTER LEVER$22.86$18.75Usually ships in 7-10 business days
1311H-14103-00-00THROTTLE SCREW SET$15.99$13.11Usually ships in 7-10 business days
143F7-14934-00-00SPRING, THROTTLE STOP$6.68$6.01Usually ships in 7-10 business days
153H3-14988-00-00PIPE, STARTER CON$30.48$24.99Usually ships in 7-10 business days
162F3-14968-00-00CAP$8.02$7.22Usually ships in 7-10 business days
1798507-05008-00

(replaces part #
98501-05008-00)

SCREW, PAN HEAD$3.85$3.3110+ In-Stock
1898507-06014-00

(replaces part #
98503-06014-00)

SCREW, PAN HEAD$9.49$7.4010+ In-Stock
192F3-14919-00-00CLIP$5.04$4.54Usually ships in 7-10 business days
202F3-14938-00-00SPRING$5.44$4.90Usually ships in 7-10 business days
212F3-14996-00-00PIPE$3.96$3.56Usually ships in 7-10 business days
223J6-14901-00-00CARBURETOR ASSEMBLY 1$206.99$161.45Usually ships in 7-10 business days
233J6-14902-00-00CARBURETOR ASSEMBLY 2$206.99$161.45Usually ships in 7-10 business days
243J6-14903-00-00CARBURETOR ASSEMBLY 3$206.99$161.45Usually ships in 7-10 business days
253J6-14904-00-00CARBURETOR ASSEMBLY 4$206.99$161.45Usually ships in 7-10 business days
263H5-14933-00-00SPRING, DIAPHRAGM$27.99$22.95Usually ships in 7-10 business days
2798580-03008-00SCREW, PAN HEAD$3.85$3.3110+ In-Stock
283F7-14936-00-00SEAT, SPRING$4.65$4.18Usually ships in 7-10 business days
293F7-14589-00-00SPRING$4.75$4.28Usually ships in 7-10 business days
3090201-037F2-00

(replaces part #
3F7-14952-00-00)

WASHER, PLATE (7Y2)$1.80$1.62Usually ships in 7-10 business days
31256-14919-00-00CLIP$7.49$5.843 In-Stock
323F7-14918-00-00RING$11.99$9.83Usually ships in 7-10 business days
33360-14116-07-00NEEDLE$10.18$8.35Usually ships in 7-10 business days
343F7-14940-00-00

(replaces part #
3H5-14940-00-00)

DIAPHRAGM ASSEMBLY$137.99$107.63Usually ships in 7-10 business days
353H5-14913-00-00LEVER, THROTTLE$13.98$11.46Usually ships in 7-10 business days
36306-14970-00-00VALVE, THROTTLE$4.15$3.74Usually ships in 7-10 business days
372H7-14918-00-00RING$4.15$3.74Usually ships in 7-10 business days
38256-14997-00-00SEAL$12.49$9.741 In-Stock
392H7-14931-00-00SPRING, THROTTLE LEVER$5.86$5.27Usually ships in 7-10 business days
4098302-05006-00SCREW, CYL. HEAD$0.55$0.50Usually ships in 7-10 business days
413F7-14171-00-00PLUNGER, STARTER$13.98$11.46Usually ships in 7-10 business days
423F7-14135-00-00SPRING, PLUNGER$6.68$6.01Usually ships in 7-10 business days
433F7-14174-00-00CAP, PLUNGER$8.88$7.99Usually ships in 7-10 business days
443F7-14173-00-00COVER, PLUNGER CAP$6.48$5.83Usually ships in 7-10 business days
4597885-05016-00

(replaces part #
98580-05016-00)

SCREW, PAN HEAD$4.70$4.049 In-Stock
4692990-05100-00WASHER, SPRING-$0.8310+ In-Stock
474G1-14981-05-00BODY, FLOAT CHAMBER | FOR 1$34.82$28.55Usually ships in 7-10 business days
48584-14934-00-00SPRING, THROTTLE STOP$2.58$2.32Usually ships in 7-10 business days
493F7-14984-00-00GASKET, FLOAT CHAMBER$62.99$49.13Usually ships in 7-10 business days
504G0-14142-42-A0JET, PILOT ( 42.5)$15.49$12.083 In-Stock
513F7-14991-00-00PLUG, SCREW$6.49$5.064 In-Stock
523H5-14941-02-00NOZZLE, MAIN$28.86$23.67Usually ships in 7-10 business days
53137-14153-00-00WASHER, MAIN JET$8.49$6.6210+ In-Stock
54620-14231-22-A0JET, MAIN (110)$14.49$11.88Usually ships in 7-10 business days
553H5-14985-00-00FLOAT$38.99$31.97Usually ships in 7-10 business days
5698517-04006-00

(replaces part #
98511-04006-00)

SCREW, PAN HEAD$4.60$3.9610+ In-Stock
572H0-14146-00-00PLATE$7.49$6.74Usually ships in 7-10 business days
58537-14186-00-00PIN, FLOAT$8.49$6.629 In-Stock
5925G-14107-20-00NEEDLE VALVE SET$56.99$47.45Usually ships in 7-10 business days
608F2-14147-00-00O-RING$3.30$2.844 In-Stock
611J7-14994-00-00NET, FILTER$30.99$25.415 In-Stock
623H5-14958-01-00COVER, DIAPHRAGM | 4$19.50$15.99Usually ships in 7-10 business days
6312R-1490K-00-00STOP SCREW SET$22.99$18.85Usually ships in 7-10 business days
643F7-14133-00-00SPRING, THROTTLE STOP$5.99$5.39Usually ships in 7-10 business days
653F7-14958-01-00COVER, DIAPHRAGM | 3$10.18$8.35Usually ships in 7-10 business days
6697885-05010-00

(replaces part #
98580-05010-00)

SCREW, PAN HEAD$3.15$2.715 In-Stock
67256-14953-00-00WASHER$5.24$4.72Usually ships in 7-10 business days
683U6-14981-05-00BODY, FLOAT CHAMBER | FOR 2$34.82$28.55Usually ships in 7-10 business days
693U7-14981-05-00BODY, FLOAT CHAMBER | FOR 4$34.82$28.55Usually ships in 7-10 business days
702H7-14937-00-00CLIP$1.18$1.06Usually ships in 7-10 business days
712H7-14992-00-00ROD$3.76$3.38Usually ships in 7-10 business days
7295380-08700-00

(replaces part #
95303-08700-00)

NUT-$3.796 In-Stock
733W8-14981-05-00BODY, FLOAT CHAMBER | FOR 3$34.82$28.55Usually ships in 7-10 business days
74214-14147-00-00O-RING$8.49$6.62
752L1-14191-00-00PLUG, DRAIN$32.99$25.733 In-Stock
7690468-20072-00CLIP$1.49$1.34Usually ships in 7-10 business days
7790445-082A9-00

(replaces part #
90445-07378-00)

HOSE (L150)$20.99$17.21Usually ships in 7-10 business days
