1981 Yamaha XS1100 Electrical 1 OEM Parts Diagram

Submodel XS1100SH - 1981

Shop Aftermarket Parts

ELECTRICAL 1

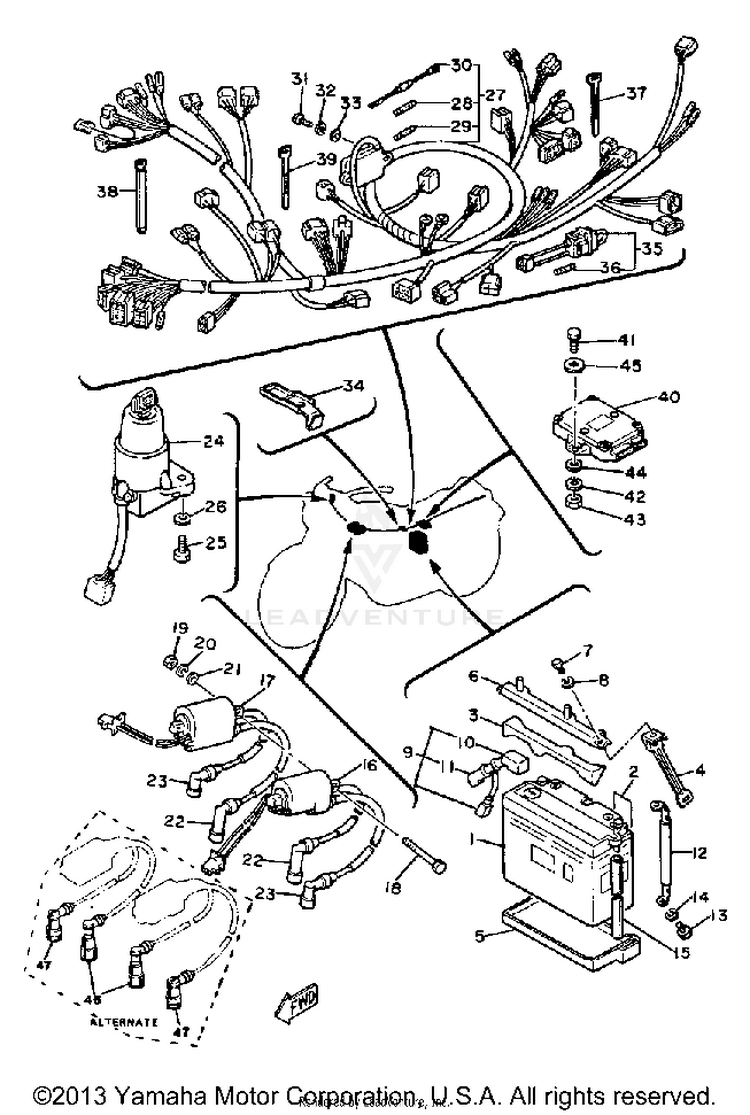

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1SY5-0N18L-A0-00

(replaces part #
BTG-GM18Z-3A-S0)

SY50N18LAT YUASA BA$91.99$76.92Usually ships in 7-10 business days
240A-82141-G0-00

(replaces part #
118-82141-09-00)

LABEL, BATTERY$0.85$0.76Not Shipping
32H7-82121-00-00PAD, BATTERY$7.99$7.19Not Shipping
42H7-82124-00-00BAND, BATTERY$11.49$9.42Not Shipping
52H7-82122-01-00SEAT, BATTERY$27.99$22.95Not Shipping
62H7-82136-00-00PLATE, BATT FITTING$7.46$6.71Usually ships in 7-10 business days
797017-06020-00

(replaces part #
97001-06018-00)

BOLT$4.06$3.4910+ In-Stock
892995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
92H7-82115-00-00WIRE, PLUS LEAD$19.98$16.38Usually ships in 7-10 business days
101J7-82119-00-00COVER, LEAD WIRE$5.24$4.72Not Shipping
112H7-82119-00-00COVER, LEAD WIRE$7.88$7.09Usually ships in 7-10 business days
122H7-82116-00-00WIRE, MINUS LEAD$13.99$11.47Usually ships in 7-10 business days
1397885-06012-00

(replaces part #
98580-06012-00)

SCREW, PAN HEAD$3.45$2.9710+ In-Stock
1492995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
1590445-084J0-00

(replaces part #
90445-08336-00)

PIPE$20.99$16.3710+ In-Stock
164G0-82310-09-00

(replaces part #
4H7-82310-61-00)

IGNITION COIL ASY$266.99$208.25Usually ships in 7-10 business days
174G0-82310-09-00

(replaces part #
4H7-82320-61-00)

IGNITION COIL ASY$266.99$208.25Usually ships in 7-10 business days
1897023-06085-00BOLT (36E)$4.50$4.05Not Shipping
1995380-06600-00NUT, HEXAGON$4.90$4.605 In-Stock
2092995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
2192990-06200-00WASHER, PLAIN-$1.2810+ In-Stock
221J7-82370-00-00PLUG CAP ASSEMBLY$105.99$82.67Usually ships in 7-10 business days
234BP-82370-01-00

(replaces part #
256-82370-00-00)

PLUG CAP ASSY$38.99$30.418 In-Stock
244R0-82508-50-00MAIN SWITCH ASSEMBLY (24M-82501$90.99$70.97Usually ships in 7-10 business days
2597D95-06016-00

(replaces part #
97011-06016-00)

BOLT, HEXAGON DEEP R$2.76$2.3710+ In-Stock
2692990-06600-00

(replaces part #
92901-06600-00)

WASHER, PLAIN (646)$2.95$2.797 In-Stock
274R0-82590-50-00WIRE HARNESS ASSEMBLY$212.99$166.13Usually ships in 7-10 business days
281A0-82151-00-00

(replaces part #
116-82151-00-00)

FUSE (12V-10A)$17.99$14.0310+ In-Stock
291A0-82161-00-00FUSE (12V-20A)$8.49$6.6210+ In-Stock
303H5-81980-00-00DIODE$21.99$18.03Usually ships in 7-10 business days
3197885-05016-00

(replaces part #
98580-05016-00)

SCREW, PAN HEAD$4.70$4.049 In-Stock
3292990-05100-00WASHER, SPRING-$0.8310+ In-Stock
3392990-05600-00

(replaces part #
92901-05600-00)

WASHER, PLATE$1.60$1.44Usually ships in 7-10 business days
3490465-10133-00CLAMP$1.54$1.39Usually ships in 7-10 business days
353H5-82150-00-00FUSE HOLDER ASSEMBLY$54.99$42.89Not Shipping
362H7-82151-00-00FUSE (12V-30A)$4.10$3.69Usually ships in 7-10 business days
3725G-83936-01-00BAND, SWITCH CORD$5.49$4.283 In-Stock
38341-26397-01-00BAND$12.49$10.24Usually ships in 7-10 business days
39437-83936-11-00BAND, SWITCH CORD$5.00$4.3010+ In-Stock
404R0-82305-10-00NO LONGER AVAILABLE$333.99$260.51Usually ships in 7-10 business days
4197017-06020-00

(replaces part #
97011-06020-00)

BOLT$4.06$3.4910+ In-Stock
4292995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
4395380-06600-00NUT, HEXAGON$4.90$4.605 In-Stock
4492990-06200-00WASHER, PLAIN-$1.2810+ In-Stock
4590201-06095-00

(replaces part #
90201-06063-00)

WASHER, PLATE$9.49$7.407 In-Stock
461J7-82370-00-00

(replaces part #
1J7-82370-10-00)

PLUG CAP ASSEMBLY | W/NOISE SUPPRESSOR ALTERNATE PART$105.99$82.67Usually ships in 7-10 business days
472H8-82370-10-00PLUG CAP ASSEMBLY$40.99$33.61Usually ships in 7-10 business days
