2003 Yamaha BANSHEE 350 Electrical 1 OEM Parts Diagram

Submodel BANSHEE - YFZ350R - 2003

Shop Aftermarket Parts

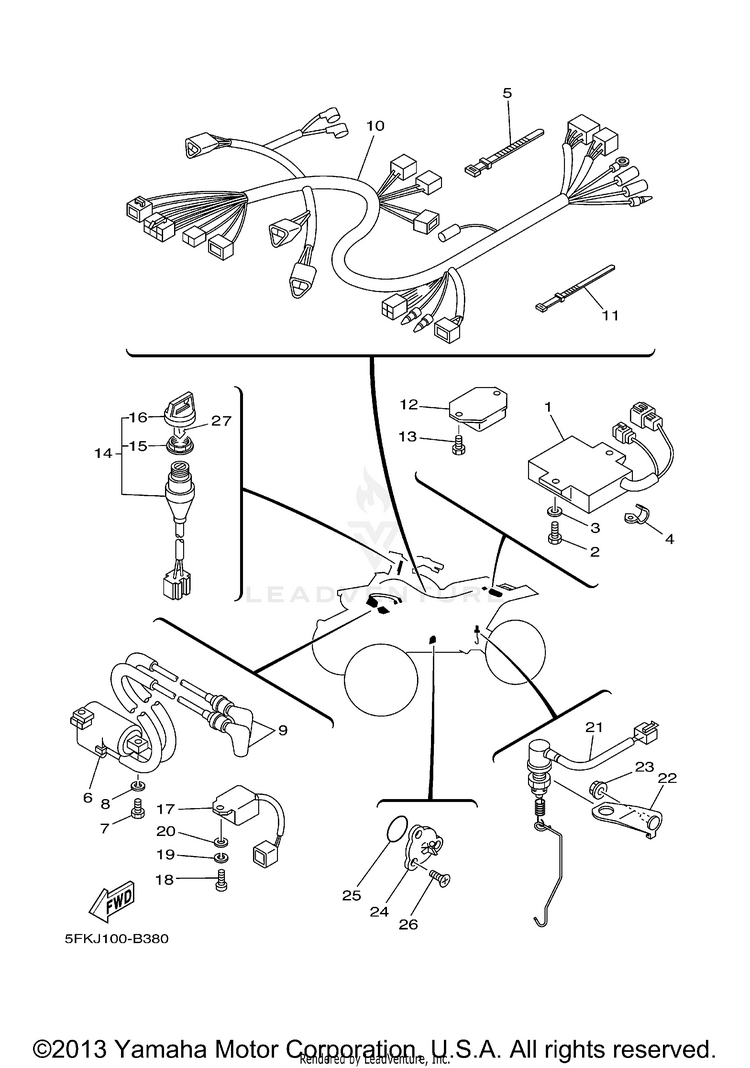

ELECTRICAL 1

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
-Y06-03963-00-00

(replaces part #
898-81910-12-00)

VOLTAGEREGULATORASSY | UR$59.99$47.913 In-Stock
-90890-56002-00ATV KEY BLANK (TYPE-B)$3.55$3.055 In-Stock
13GG-85540-11-00

(replaces part #
3GG-85540-10-00)

C.D.I. UNIT ASSY$693.99$541.311 In-Stock
AFTERMARKET ALTERNATIVE
$32.99$27.9910+ In-Stock
297017-06016-00

(replaces part #
97007-06016-00)

BOLT$9.49$7.407 In-Stock
392907-06600-00WASHER, PLATE$1.00$0.9910+ In-Stock
490462-08078-00CLAMP$6.49$5.063 In-Stock
5437-83936-01-00BAND, SWITCH CORD$8.49$6.6210+ In-Stock
63LC-82310-01-00

(replaces part #
2GU-82310-51-00)

IGNITION COIL ASSY$226.99$177.057 In-Stock
AFTERMARKET ALTERNATIVE
$29.99$24.9910+ In-Stock
797017-06020-00

(replaces part #
97007-06020-00)

BOLT$4.06$3.4910+ In-Stock
892907-06100-00WASHER, SPRING$1.30$1.1210+ In-Stock
98DG-82370-00-00

(replaces part #
1M1-82370-30-00)

PLUG CAP ASSY$53.99$42.1110+ In-Stock
105FK-82590-00-00WIRE HARNESS ASSY$308.99$241.014 In-Stock
11437-83936-11-00BAND, SWITCH CORD$5.00$4.3010+ In-Stock
12Y06-03963-00-00

(replaces part #
82F-81910-A0-00)

VOLTAGEREGULATORASSY | UR$59.99$47.913 In-Stock
1390109-06557-00BOLT$3.10$2.677 In-Stock
145FK-82510-01-00

(replaces part #
5FK-82510-00-00)

MAIN SWITCH ASSY$70.99$55.375 In-Stock
153HN-82569-00-00NUT, MAIN SWITCH$5.99$4.677 In-Stock
163HN-82579-00-00CAP, KEY$15.49$12.0810+ In-Stock
173GG-85590-00-00CONTROL UNIT ASSY$75.99$59.27Not Shipping
1898517-06020-00

(replaces part #
98507-06020-00)

SCREW,PAN HEAD$2.35$2.0210+ In-Stock
1992907-06100-00WASHER, SPRING$1.30$1.1210+ In-Stock
2092907-06600-00WASHER, PLATE$1.00$0.9910+ In-Stock
215FK-82530-01-00

(replaces part #
5FK-82530-00-00)

STOP SWITCH ASSY$86.99$67.852 In-Stock
225FK-2144G-10-00

(replaces part #
5FK-2144G-00-00)

STAY, STOP SWITCH$12.99$10.133 In-Stock
2395604-06200-00

(replaces part #
95607-06200-00)

NUT, U FLANGE$2.95$2.5410+ In-Stock
241L9-82540-00-00

(replaces part #
278-82540-01-00)

NEUTRAL SWITCH ASSY$51.99$40.557 In-Stock
2593210-29196-00

(replaces part #
93210-29147-00)

O-RING$9.49$7.4010+ In-Stock
2698707-05012-00SCREW, COUNTERSUNK$1.85$1.8410+ In-Stock
2790890-56001-00ATV KEY BLANK (TYPE-A)$3.60$3.1010+ In-Stock
