2004 Yamaha V-Star Silverado XVS1100 Electrical 2 OEM Parts Diagram

Submodel V STAR 1100 SILVERADO - XVS11ATSC - 2004

Shop Aftermarket Parts

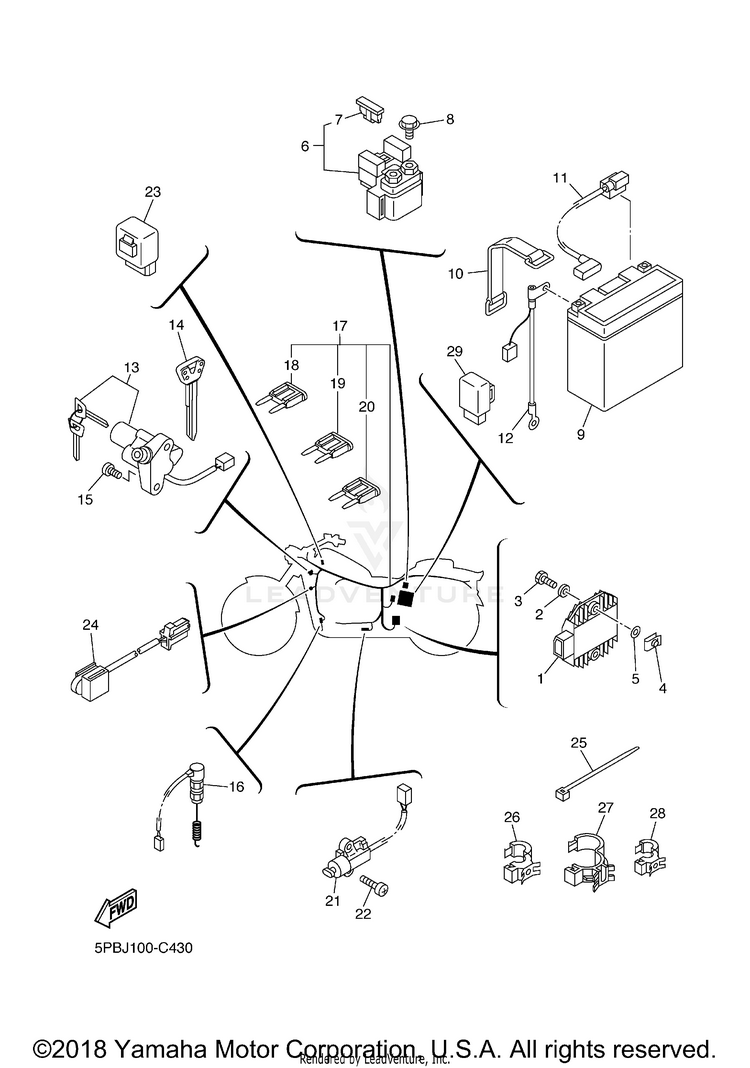

ELECTRICAL 2

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
14XY-81960-00-00RECTIFIER & REGULATOR ASSY$194.99$152.093 In-Stock
290201-06727-00WASHER, PLATE$9.49$8.54Usually ships in 7-10 business days
397017-06025-00

(replaces part #
97007-06025-00)

BOLT$4.55$3.9110+ In-Stock
490183-06069-00

(replaces part #
90183-06053-00)

NUT, SPRING$7.49$5.8410+ In-Stock
590202-05187-00WASHER, PLATE$1.70$1.4610+ In-Stock
64DN-81940-12-00

(replaces part #
4DN-81940-00-00)

STARTER RELAY ASSY (RC19-003)$161.99$126.352 In-Stock
71AE-82151-00-00FUSE (30A-BL)$8.49$6.628 In-Stock
895027-06008-00BOLT, FLANGE$7.99$6.234 In-Stock
9GT1-4B400-00-00

(replaces part #
5EA-82100-11-00)

GT14B4 GS BATTERY -$159.99$133.482 In-Stock
10118-82131-00-00BAND, BATTERY$24.99$20.49Usually ships in 7-10 business days
115EL-82115-00-00WIRE, PLUS LEAD$56.99$44.45Usually ships in 7-10 business days
125EL-82116-00-00WIRE, MINUS LEAD$44.99$36.89Usually ships in 7-10 business days
134TR-82501-02-00

(replaces part #
4TR-82501-01-00)

MAIN SWITCH STEERING LOCK$334.99$261.29Usually ships in 7-10 business days
144BH-82511-09-00BLANK KEY | AP$33.99$26.517 In-Stock
1590149-08002-00SCREW$9.49$8.54Usually ships in 7-10 business days
165EL-82530-01-00

(replaces part #
5EL-82530-00-00)

STOP SWITCH ASSY$37.99$31.15Usually ships in 7-10 business days
175KS-82590-20-00WIRE HARNESS ASSY | UR 49$381.47$297.55Usually ships in 7-10 business days
175KS-82590-50-00WIRE HARNESS ASSY | UR CA$438.99$362.68Usually ships in 7-10 business days
1867F-82151-40-00

(replaces part #
5JJ-82151-30-00)

FUSE (10A)$7.49$6.743 In-Stock
1967F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
2067F-82151-20-00

(replaces part #
5JJ-82151-90-00)

FUSE - 5 A - BLADE ($6.49$5.062 In-Stock
215RT-82566-40-00SWITCH, SIDE STAND$105.99$82.67Usually ships in 7-10 business days
2298507-05014-00

(replaces part #
90157-05079-00)

SCREW, PAN HEAD$9.49$7.4010+ In-Stock
235KS-81950-02-00

(replaces part #
5KS-81950-00-00)

RELAY ASSY$74.99$58.491 In-Stock
245FU-82560-50-00THERMO SWITCH ASSY$66.99$52.25Usually ships in 7-10 business days
251UA-82591-00-00BAND$5.49$4.2810+ In-Stock
2690464-20191-00CLAMP$11.49$9.42Usually ships in 7-10 business days
2790464-25217-00CLAMP$4.45$4.00Usually ships in 7-10 business days
2890464-15192-00CLAMP$9.49$7.404 In-Stock
294XV-8195A-00-00RELAY ASSY$139.99$109.19Usually ships in 7-10 business days
