2014 Yamaha V-Max Electrical 2 OEM Parts Diagram

Submodel VMAX - VMX17ECGY - 2014

Shop Aftermarket Parts

ELECTRICAL 2

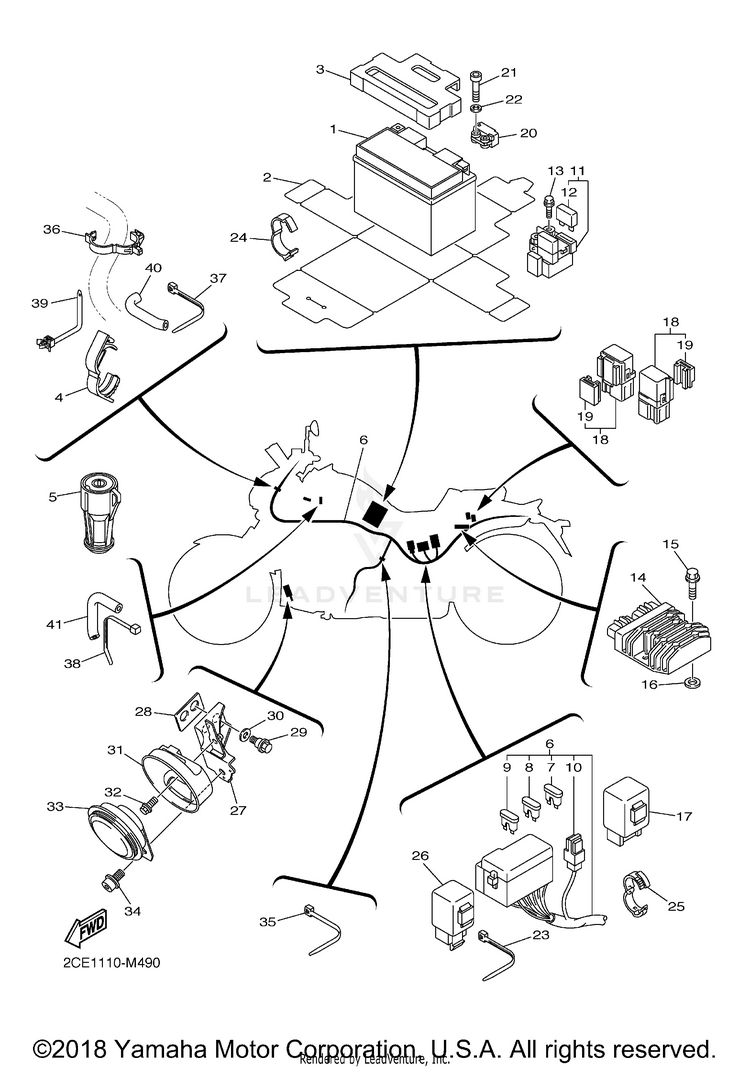

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1YTZ-14S00-00-00

(replaces part #
2D1-82100-00-00)

YTZ14S YUASA BATTER$271.99$229.40Usually ships in 7-10 business days
22S3-82122-00-00SEAT, BATTERY$87.99$68.63Usually ships in 7-10 business days
32S3-82121-00-00PAD, BATTERY$23.99$19.67Usually ships in 7-10 business days
490464-18004-00CLAMP$4.50$3.873 In-Stock
52S3-8255H-01-00HOLDER, SOCKET$151.99$118.55Usually ships in 7-10 business days
62S3-82590-01-00

(replaces part #
2S3-82590-00-00)

WIRE HARNESS ASSY$1,126.99$943.45Usually ships in 7-10 business days
767F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
85JJ-82151-20-00FUSE (20A-BL)$8.49$7.64Usually ships in 7-10 business days
95JJ-82151-00-00FUSE (7.5A-BL)$7.49$5.849 In-Stock
105JW-82151-10-00FUSE (50A)$17.99$14.03
114SV-81940-12-00STARTER RELAY ASSY (RC19-015)$133.99$104.5110+ In-Stock
121AE-82151-00-00FUSE (30A-BL)$8.49$6.628 In-Stock
1395027-06008-00BOLT, FLANGE$7.99$6.234 In-Stock
141D7-81960-01-00RECTIFIER & REGULATOR ASSY$349.99$272.993 In-Stock
AFTERMARKET ALTERNATIVE
$52.99$45.4910+ In-Stock
1595817-06025-00

(replaces part #
90105-06597-00)

BOLT, FLANGE$5.49$4.2810+ In-Stock
1690202-05187-00WASHER, PLATE$1.70$1.4610+ In-Stock
175VK-81950-33-00

(replaces part #
5VK-81950-30-00)

RELAY ASSY$61.99$48.3510+ In-Stock
181TP-81950-00-00RELAY ASSY (1TP-00)$16.49$12.8610+ In-Stock
195EA-81952-00-00HOLDER, RELAY$8.49$6.625 In-Stock
205PS-82576-02-00

(replaces part #
5PS-82576-01-00)

SENSOR, LEAN ANGLE$96.99$75.658 In-Stock
2191312-04025-00

(replaces part #
90110-04003-00)

BOLT, HEXAGON SOCKET HEAD$1.95$1.682 In-Stock
2290201-042E0-00WASHER, PLATE$3.75$3.2210+ In-Stock
2390464-16019-00CLAMP$1.20$1.08Usually ships in 7-10 business days
2490464-26001-00CLAMP$2.40$2.16Usually ships in 7-10 business days
2590464-16001-00CLAMP$2.39$2.15Usually ships in 7-10 business days
265C4-83350-02-00

(replaces part #
5C4-83350-00-00)

FLASHER RELAY ASSY$71.99$56.15Usually ships in 7-10 business days
272S3-83378-00-00STAY, HORN$40.99$33.61Usually ships in 7-10 business days
282S3-8338V-00-00DAMPER$4.10$3.69Usually ships in 7-10 business days
2990109-06183-00BOLT$8.49$6.626 In-Stock
3090206-10001-00WASHER, WAVE$0.60$0.54Usually ships in 7-10 business days
312S3-83376-00-00COVER, HORN$31.99$26.23Usually ships in 7-10 business days
3290119-05015-00

(replaces part #
90119-05016-00)

BOLT, WITH WASHER$9.49$8.54Usually ships in 7-10 business days
332S3-83371-00-00HORN$65.99$51.47Usually ships in 7-10 business days
3490110-08050-00

(replaces part #
90110-08100-00)

BOLT, HEXAGON SOCKET$3.15$2.84Usually ships in 7-10 business days
3590464-16061-00CLAMP$6.99$4.29Not Shipping
3690464-30001-00CLAMP$8.49$7.64Usually ships in 7-10 business days
371UA-82591-00-00

(replaces part #
12R-82591-00-00)

BAND$5.49$4.2810+ In-Stock
381UA-82591-00-00

(replaces part #
90465-12356-00)

BAND$5.49$4.2810+ In-Stock
3990464-10112-00

(replaces part #
90464-12089-00)

CLAMP$9.49$7.404 In-Stock
4090445-07176-00

(replaces part #
90445-07671-00)

HOSE (L200)$7.99$6.949 In-Stock
4190446-06002-00HOSE$2.70$2.43Usually ships in 7-10 business days
