2000 Yamaha TIMBERWOLF 250 4X4 Front Differential OEM Parts Diagram

Submodel TIMBERWOLF 4WD - YFB250FWM - 2000

Shop Aftermarket Parts

FRONT DIFFERENTIAL

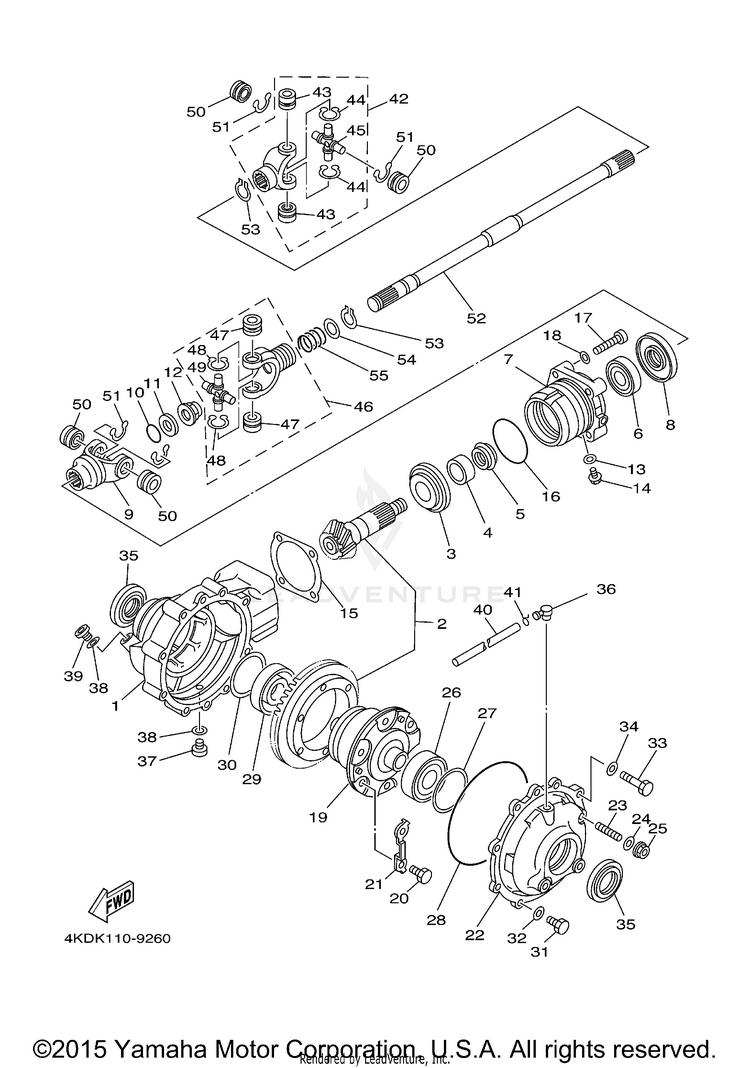

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
-2HR-46127-00-50

(replaces part #
2HR-46127-00-45)

SHIM, DRIVE PISTON (0.50T) | UR$16.49$12.862 In-Stock
-2HR-46127-00-40SHIM, DRIVE PISTON (0.40T) | UR$16.49$13.52Usually ships in 7-10 business days
-2HR-46127-00-30

(replaces part #
2HR-46127-00-25)

SHIM, DRIVE PISTON (0.30T) | UR$16.49$12.861 In-Stock
-4H7-17537-00-20SHIM, THRUST (0.20T) | UR$6.49$5.84Usually ships in 7-10 business days
-4H7-17537-00-30SHIM, THRUST (0.30T) | UR$6.99$6.29Usually ships in 7-10 business days
12HR-46161-00-00HOUSING, SHAFT DRIVE 2$336.99$263.37Usually ships in 7-10 business days
22HR-Y4613-00-00

(replaces part #
2HR-W4614-00-00)

PINION DRIVE GEAR$494.99$411.53Usually ships in 7-10 business days
393332-00066-00BEARING$76.99$60.05Usually ships in 7-10 business days
490387-257R3-00COLLAR$13.49$11.06Usually ships in 7-10 business days
52H7-17571-01-00SPACER, EXPANSION$37.99$31.15Usually ships in 7-10 business days
693332-00024-00BEARING$58.99$46.01Usually ships in 7-10 business days
72HR-46144-00-00HOUSING, PINION BEARING$246.99$192.65Usually ships in 7-10 business days
893105-35028-00OIL SEAL$16.49$12.863 In-Stock
94UM-46146-01-00

(replaces part #
2HR-46146-01-00)

YOKE, JOINT 2$332.99$259.73Usually ships in 7-10 business days
1093210-14359-00O-RING$10.49$8.185 In-Stock
1190201-14633-00WASHER, PLATE$8.49$6.623 In-Stock
1290179-14541-00NUT$26.99$22.13Usually ships in 7-10 business days
1390201-08087-00WASHER, PLATE$3.95$3.4010+ In-Stock
1495027-08012-00BOLT, FLANGE$10.49$8.188 In-Stock
152HR-46127-00-40

(replaces part #
2HR-46127-00-35)

SHIM, DRIVE PISTON (0.40T) | UR$16.49$13.52Usually ships in 7-10 business days
1693210-626A7-00O-RING$16.49$12.866 In-Stock
1797017-08045-00

(replaces part #
97027-08045-00)

BOLT$8.49$7.64Usually ships in 7-10 business days
1892907-08600-00WASHER, PLATE$3.25$2.80
193HN-46470-05-00

(replaces part #
3HN-46470-04-00)

LIMITED SLIP DIFF. A$846.99$708.75Usually ships in 7-10 business days
2090101-10666-00BOLT$2.95$2.66Usually ships in 7-10 business days
212HR-22156-00-00WASHER, PLATE$14.49$11.88Usually ships in 7-10 business days
222HR-46162-01-00

(replaces part #
2HR-46162-00-00)

HOUSING, BEARING 2$146.99$114.65Usually ships in 7-10 business days
232HR-46156-00-00STOPPER, RING GEAR$32.99$27.05Usually ships in 7-10 business days
2490201-08087-00WASHER, PLATE$3.95$3.4010+ In-Stock
2595707-08500-00NUT,FLANGE (JN5)$1.95$1.6810+ In-Stock
2693306-20717-00BEARING$66.99$52.25Usually ships in 7-10 business days
274H7-17537-00-40SHIM, THRUST (0.40T) | UR$6.99$6.29Usually ships in 7-10 business days
2893211-54698-00

(replaces part #
93211-51749-00)

O-RING$22.99$17.934 In-Stock
2993306-20717-00BEARING$66.99$52.25Usually ships in 7-10 business days
304H7-17537-00-40SHIM, THRUST (0.40T) | UR$6.99$6.29Usually ships in 7-10 business days
3197017-08025-00

(replaces part #
97027-08025-00)

BOLT$11.49$8.9610+ In-Stock
3292907-08600-00WASHER, PLATE$3.25$2.80
3397017-10045-00

(replaces part #
97027-10045-00)

BOLT$10.49$8.1810+ In-Stock
3492907-10600-00WASHER, PLATE$9.49$7.408 In-Stock
3593102-35380-00OIL SEAL$24.99$19.4910+ In-Stock
365UG-15371-00-00

(replaces part #
2N4-15371-00-00)

BREATHER$44.99$35.092 In-Stock
3790340-14002-00

(replaces part #
90340-14046-00)

PLUG, STRAIGHT SCREW$22.99$17.9310+ In-Stock
38214-11198-01-00GASKET$3.17$2.8910+ In-Stock
3990340-14029-00PLUG, STRAIGHT SCREW$4.60$3.9610+ In-Stock
4090445-072G8-00

(replaces part #
90445-07665-00)

HOSE (L310)$32.99$25.734 In-Stock
4190467-07029-00CLIP$2.60$2.345 In-Stock
424KD-46107-10-00

(replaces part #
4KD-46107-00-00)

CROSS JOINT COMP. 2$286.99$223.85Not Shipping
4393399-99926-00BEARING$72.99$56.93Usually ships in 7-10 business days
4493440-20088-00CIRCLIP, OUTER$9.49$7.4010+ In-Stock
452HR-46187-00-00SPIDER$240.99$187.97Usually ships in 7-10 business days
464GB-46108-10-00

(replaces part #
3HN-46108-00-00)

CROSS JOINT COMP. 3$524.99$409.49Usually ships in 7-10 business days
4793399-99926-00BEARING$72.99$56.93Usually ships in 7-10 business days
4893440-20088-00CIRCLIP, OUTER$9.49$7.4010+ In-Stock
492HR-46187-00-00SPIDER$240.99$187.97Usually ships in 7-10 business days
5093399-99926-00BEARING$72.99$56.93Usually ships in 7-10 business days
5193440-20088-00CIRCLIP, OUTER$9.49$7.4010+ In-Stock
524KD-46173-00-00SHAFT, DRIVE 2$155.99$121.67Not Shipping
5393410-22039-00CIRCLIP$9.49$7.4010+ In-Stock
5490201-225M9-00WASHER, PLATE$11.49$9.425 In-Stock
5590501-234F8-00SPRING, COMPRESSION$11.49$8.962 In-Stock
