2016 Yamaha SR400 Electrical 1 OEM Parts Diagram

Submodel SR400 - SR400GCB - 2016

Shop Aftermarket Parts

ELECTRICAL 1

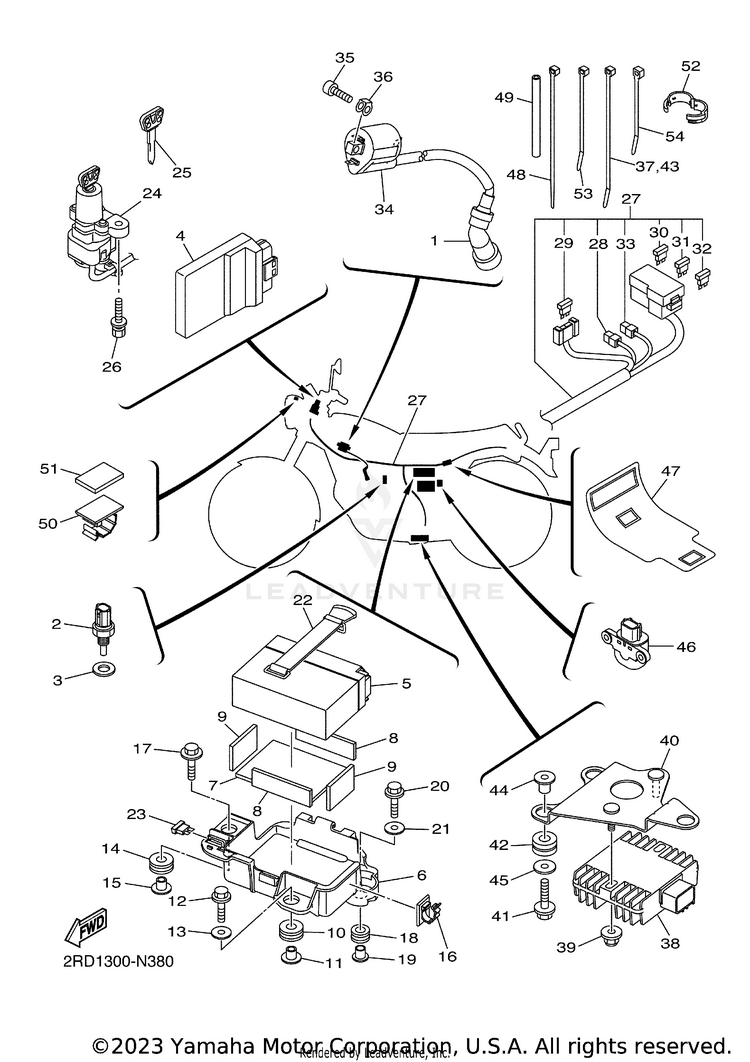

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
13NS-82370-00-00PLUG CAP ASSY$41.99$32.7510+ In-Stock
252B-H3591-00-00

(replaces part #
4P9-83591-00-00)

THERMO UNIT$37.99$29.6310+ In-Stock
390201-10128-00WASHER, PLATE$4.05$3.5010+ In-Stock
42RD-8591A-01-00

(replaces part #
2RD-8591A-00-00)

ENGINE CONTROL UNIT ASSY$680.99$570.10Usually ships in 7-10 business days
5GT4-B5000-00-00

(replaces part #
4JS-82100-10-00)

GT4B5 GS BATTERY -$104.99$98.366 In-Stock
63HT-8212B-00-00BOX, BATTERY 1$24.99$20.49Usually ships in 7-10 business days
790520-04005-00DAMPER, PLATE$4.00$3.60Usually ships in 7-10 business days
87NJ-14757-00-00DAMPER, MUFFLER 2$3.50$3.15Usually ships in 7-10 business days
95TG-84553-00-00DAMPER$1.90$1.71Usually ships in 7-10 business days
1090480-16004-00GROMMET$1.55$1.40Usually ships in 7-10 business days
1190387-067K8-00COLLAR$8.49$7.641 In-Stock
1290105-06169-00BOLT, FLANGE$2.80$2.52Usually ships in 7-10 business days
1390201-06380-00WASHER, PLATE-$0.7110+ In-Stock
1490480-16004-00GROMMET$1.55$1.40Usually ships in 7-10 business days
1590387-067K8-00COLLAR$8.49$7.641 In-Stock
1690464-13185-00CLAMP$6.49$5.84Usually ships in 7-10 business days
1790119-06138-00BOLT, WITH WASHER$6.49$5.84Usually ships in 7-10 business days
1890480-14003-00GROMMET$9.49$7.409 In-Stock
1990387-085W0-00COLLAR$4.05$3.64Usually ships in 7-10 business days
2090105-06169-00BOLT, FLANGE$2.80$2.52Usually ships in 7-10 business days
2190201-06380-00WASHER, PLATE-$0.7110+ In-Stock
227H3-82131-00-00BAND, BATTERY$18.99$14.819 In-Stock
231AE-82151-00-00FUSE (30A-BL)$8.49$6.628 In-Stock
242RD-82501-10-00MAIN SWITCH STEERING LOCK$196.99$153.65Usually ships in 7-10 business days
254BH-82511-09-00BLANK KEY | AP$33.99$26.517 In-Stock
2690109-08196-00

(replaces part #
90109-08195-00)

BOLT$9.49$7.4010+ In-Stock
272RD-82590-10-00WIRE HARNESS ASSY$521.99$436.44Usually ships in 7-10 business days
283XV-81980-00-00DIODE ASSY$19.99$16.39Usually ships in 7-10 business days
291AE-82151-00-00FUSE (30A-BL)$8.49$6.628 In-Stock
3067F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
3167F-82151-40-00

(replaces part #
5JJ-82151-30-00)

FUSE (10A)$7.49$6.743 In-Stock
325JJ-82151-00-00FUSE (7.5A-BL)$7.49$5.849 In-Stock
333WP-81980-00-00DIODE ASSY$24.99$19.498 In-Stock
343D8-82310-11-00

(replaces part #
3D8-82310-10-00)

IGNITION COIL ASSY$58.99$46.01Usually ships in 7-10 business days
3590110-06114-00

(replaces part #
91380-06020-00)

BOLT, HEXAGON SOCKET HEAD$11.49$9.42Usually ships in 7-10 business days
364BR-82317-00-00DAMPER, IGNITION COIL$5.99$5.39Usually ships in 7-10 business days
371UA-82591-00-00BAND$5.49$4.2810+ In-Stock
384XY-81960-00-00RECTIFIER & REGULATOR ASSY$194.99$152.093 In-Stock
3995604-06200-00

(replaces part #
95607-06200-00)

NUT, U FLANGE$2.95$2.5410+ In-Stock
403HT-8711E-10-00STAY, RECTIFIER$14.49$11.88Usually ships in 7-10 business days
4195817-06025-00

(replaces part #
95827-06025-00)

BOLT, FLANGE$5.49$4.2810+ In-Stock
4290480-14229-00GROMMET$9.49$7.4010+ In-Stock
431UA-82591-00-00BAND$5.49$4.2810+ In-Stock
4490387-06158-00COLLAR$9.49$7.4010+ In-Stock
4590201-06095-00

(replaces part #
90201-06063-00)

WASHER, PLATE$9.49$7.407 In-Stock
463HT-82576-00-00SENSOR, LEAN ANGLE$64.99$50.69Usually ships in 7-10 business days
472D1-82589-02-00

(replaces part #
2D1-82589-00-00)

PROTECTER, WIRE HARNESS$11.99$9.83Usually ships in 7-10 business days
481UA-82591-00-00

(replaces part #
12R-82591-00-00)

BAND$5.49$4.2810+ In-Stock
4990445-07176-00

(replaces part #
90445-07036-00)

HOSE (L200)$7.99$6.949 In-Stock
5090464-17002-00CLAMP$8.49$7.64Usually ships in 7-10 business days
515S7-28428-00-00SEAL 1$7.49$6.74Usually ships in 7-10 business days
5290464-16001-00CLAMP$2.39$2.15Usually ships in 7-10 business days
5390464-35132-00CLAMP$10.49$8.60Usually ships in 7-10 business days
5490465-10098-00CLAMP$2.80$2.417 In-Stock
