2016 Yamaha WR250F Electrical 2 OEM Parts Diagram

Submodel WR250F - WR250FG - 2016

Shop Aftermarket Parts

ELECTRICAL 2

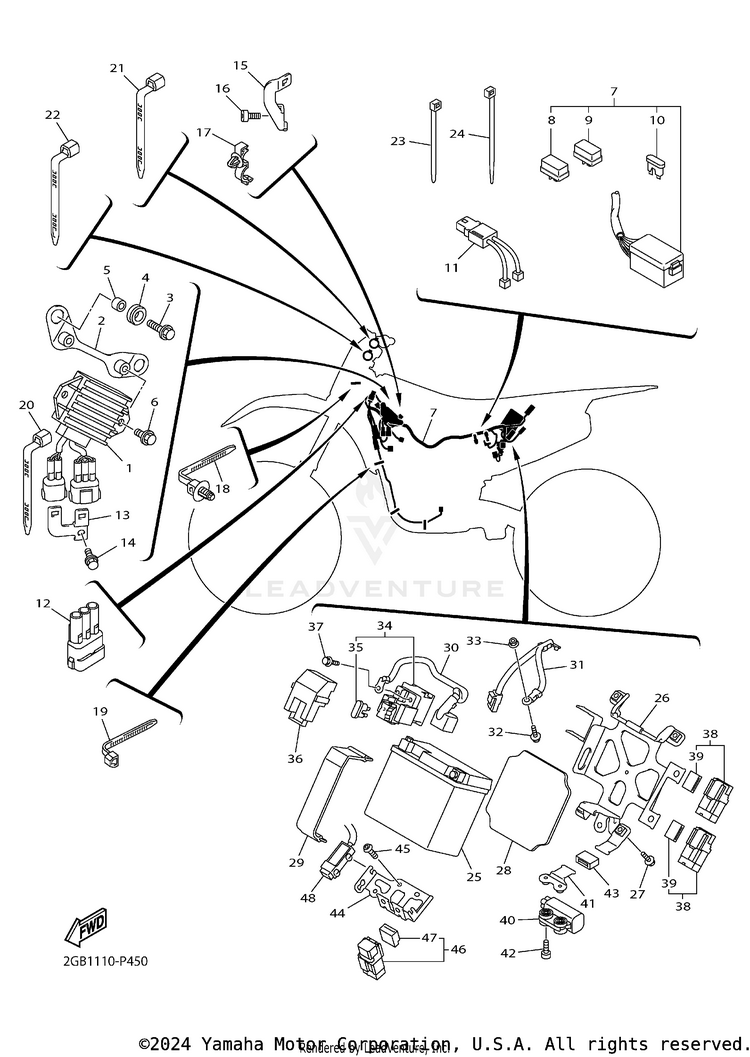

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
12GB-81960-00-00RECTIFIER & REGULATOR ASSY$174.99$136.495 In-Stock
21SL-21287-00-00BRACKET, REGULATOR$17.99$14.75Usually ships in 7-10 business days
390105-06203-00BOLT, FLANGE$2.35$2.329 In-Stock
490480-13025-00GROMMET$4.00$3.4410+ In-Stock
590387-07573-00

(replaces part #
90387-066J9-00)

COLLAR$10.49$8.186 In-Stock
690105-06064-00BOLT, FLANGE$3.45$2.9710+ In-Stock
72GB-82590-00-00WIRE HARNESS ASSY$463.99$383.08Usually ships in 7-10 business days
83WP-81980-00-00DIODE ASSY$24.99$19.497 In-Stock
94WA-81980-00-00DIODE ASSY$32.99$25.7310+ In-Stock
1067F-82151-20-00

(replaces part #
5JJ-82151-90-00)

FUSE - 5 A - BLADE ($6.49$5.062 In-Stock
111SL-82309-00-00WIRE, SUB LEAD$34.99$27.294 In-Stock
1233D-82378-00-00CONNECTOR$18.99$14.812 In-Stock
131SL-82388-00-00PLATE$4.55$4.10Usually ships in 7-10 business days
1490105-06110-00BOLT, FLANGE$9.49$7.4010+ In-Stock
151SL-82389-00-00PLATE 2$5.49$4.94Usually ships in 7-10 business days
1691380-06012-00BOLT$1.99$1.713 In-Stock
1790464-17003-00CLAMP$3.90$3.355 In-Stock
1890464-30009-00CLAMP$3.30$2.97Usually ships in 7-10 business days
1990465-10098-00CLAMP$2.80$2.417 In-Stock
2090464-15195-00

(replaces part #
90464-13073-00)

CLAMP$4.41$3.7910+ In-Stock
2190464-13077-00CLAMP$9.49$7.4010+ In-Stock
2290464-15195-00

(replaces part #
90464-13073-00)

CLAMP$4.41$3.7910+ In-Stock
231UA-82591-00-00BAND$5.49$4.2810+ In-Stock
241UA-82591-00-00

(replaces part #
90464-32060-00)

BAND$5.49$4.2810+ In-Stock
255TJ-82100-01-00BATTERY ASSY (YTZ7S(F))$199.99$166.73Usually ships in 7-10 business days
262GB-82128-00-00BRACKET, BATTERY$66.99$52.25Usually ships in 7-10 business days
2790119-06133-00BOLT, WITH WASHER$6.49$5.0610+ In-Stock
282GB-82176-00-00DAMPER$3.85$3.46Usually ships in 7-10 business days
298CY-82131-00-00BAND, BATTERY$14.49$11.3010+ In-Stock
302GB-82115-00-00WIRE, PLUS LEAD$20.99$17.21Usually ships in 7-10 business days
312GB-82116-00-00WIRE, MINUS LEAD$14.99$12.29Not Shipping
3290105-06064-00BOLT, FLANGE$3.45$2.9710+ In-Stock
3395702-06500-00NUT, WITH WASHER$2.60$2.2410+ In-Stock
342GB-81940-00-00STARTER RELAY ASSY (RC19-102B)$56.99$44.4510+ In-Stock
3536Y-82151-00-00FUSE (15A-BLUE)$6.49$5.0610+ In-Stock
365SL-82119-10-00COVER, LEAD WIRE$5.49$4.2810+ In-Stock
3795022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
381ST-81950-00-00RELAY ASSY (1ST-00)$19.99$15.5910+ In-Stock
395JJ-81952-00-00HOLDER, RELAY$10.99$8.574 In-Stock
405VU-82576-03-00

(replaces part #
5VU-82576-01-00)

SENSOR, LEAN ANGLE$105.99$82.672 In-Stock
412GB-85542-00-00BRACKET$21.99$18.03Usually ships in 7-10 business days
4291312-04020-00BOLT, HEXAGON SOCKET HEAD$2.65$2.38Usually ships in 7-10 business days
432GB-83513-00-00DAMPER$11.99$9.83Usually ships in 7-10 business days
442GB-8252H-00-00PLATE, HOLDER$10.49$8.60Usually ships in 7-10 business days
4597707-50014-00

(replaces part #
97702-50014-00)

SCREW, TRUSS HEAD TAPPING$9.49$7.4010+ In-Stock
461TP-81950-00-00RELAY ASSY (1TP-00)$16.49$12.8610+ In-Stock
475EA-81952-00-00HOLDER, RELAY$8.49$6.625 In-Stock
482GB-82718-00-00RESISTOR ASSY$58.99$46.012 In-Stock
