2000 Yamaha Virago XV535 Crankcase OEM Parts Diagram

Submodel VIRAGO 535 - XV535MC - 2000

Shop Aftermarket Parts

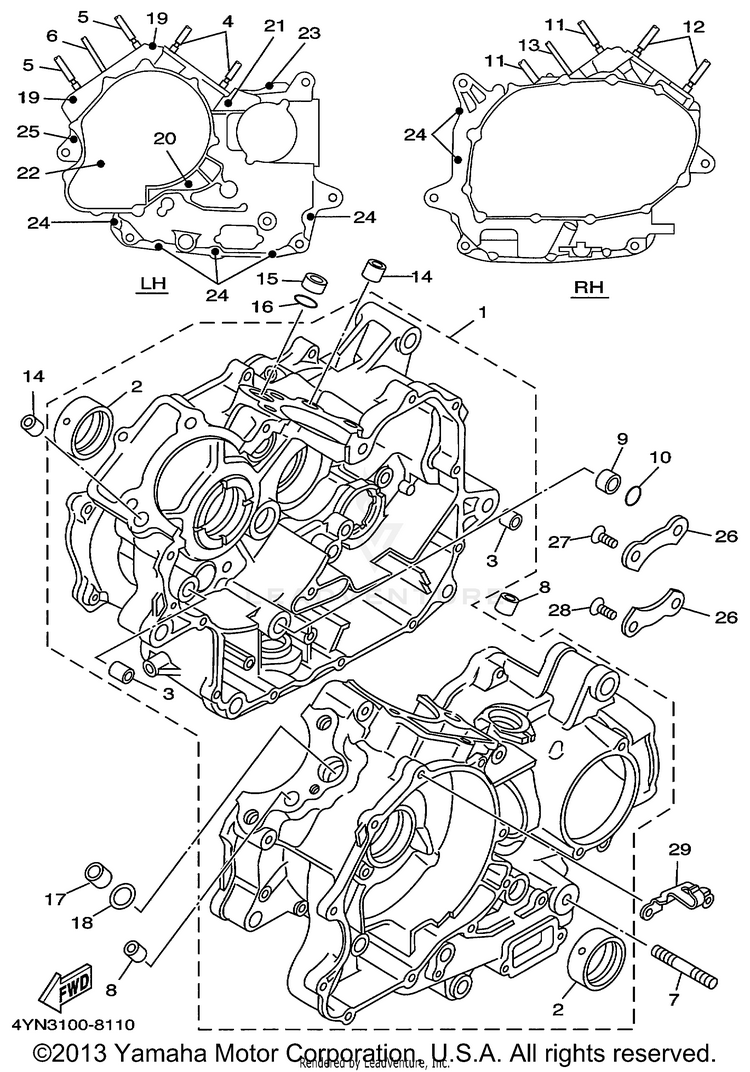

CRANKCASE

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
-22U-11416-80-00PLANE BEARING, CRANKSHAFT 1 | UR BLUE$49.99$40.99Usually ships in 7-10 business days
12GV-15100-04-00

(replaces part #
2GV-15100-03-00)

CRANKCASE ASSY$883.99$689.51Usually ships in 7-10 business days
222U-11416-90-00PLANE BEARING, CRANKSHAFT 1 | UR GREEN$80.99$63.17Usually ships in 7-10 business days
391815-16017-00PIN, DOWEL$9.49$7.404 In-Stock
490116-10406-00BOLT, STUD$17.99$14.75Usually ships in 7-10 business days
590116-10405-00BOLT, STUD$18.49$15.16Usually ships in 7-10 business days
690116-08404-00BOLT, STUD$9.49$8.54Usually ships in 7-10 business days
795617-10680-00BOLT, STUD$10.49$8.60Usually ships in 7-10 business days
899530-14016-00PIN, DOWEL A$3.80$3.2710+ In-Stock
990387-16547-00COLLAR$10.49$8.184 In-Stock
1093210-18322-00O-RING$5.99$4.676 In-Stock
1190116-10406-00BOLT, STUD$17.99$14.75Usually ships in 7-10 business days
1290116-10405-00BOLT, STUD$18.49$15.16Usually ships in 7-10 business days
1390116-08404-00BOLT, STUD$9.49$8.54Usually ships in 7-10 business days
1499530-14016-00PIN, DOWEL A$3.80$3.2710+ In-Stock
1590387-16547-00COLLAR$10.49$8.184 In-Stock
1693210-18322-00O-RING$5.99$4.676 In-Stock
1790387-16547-00COLLAR$10.49$8.184 In-Stock
1893210-18322-00O-RING$5.99$4.676 In-Stock
1991314-08060-00BOLT, HEXAGON SOCKET HEAD$9.49$7.4010+ In-Stock
2090110-08003-00

(replaces part #
91317-08080-00)

BOLT, HEXAGON SOCKET HEAD$4.50$4.05Usually ships in 7-10 business days
2191314-08100-00BOLT, HEXAGON SOCKET HEAD$14.49$11.88Usually ships in 7-10 business days
2291317-06095-00BOLT$4.75$4.28Usually ships in 7-10 business days
2391314-06045-00BOLT, HEXAGON SOCKET HEAD$9.49$8.54Usually ships in 7-10 business days
2491317-06045-00BOLT$5.49$4.2810+ In-Stock
2591314-06055-00BOLT, HEXAGON SOCKET HEAD$9.49$8.54Usually ships in 7-10 business days
2611H-15383-02-00

(replaces part #
11H-15383-01-00)

PLATE, BEARING COVER$15.49$12.70Usually ships in 7-10 business days
2790151-08022-00SCREW, COUNTERSUNK$4.60$4.14Usually ships in 7-10 business days
2890149-08013-00

(replaces part #
90149-08152-00)

SCREW$9.49$7.408 In-Stock
2922U-15441-02-00

(replaces part #
22U-15441-01-00)

HOLDER, CLUTCH CABLE$10.49$8.60Usually ships in 7-10 business days
