2005 Yamaha V-Max Drive Shaft OEM Parts Diagram

Submodel V-MAX - VMX12TC - 2005

Shop Aftermarket Parts

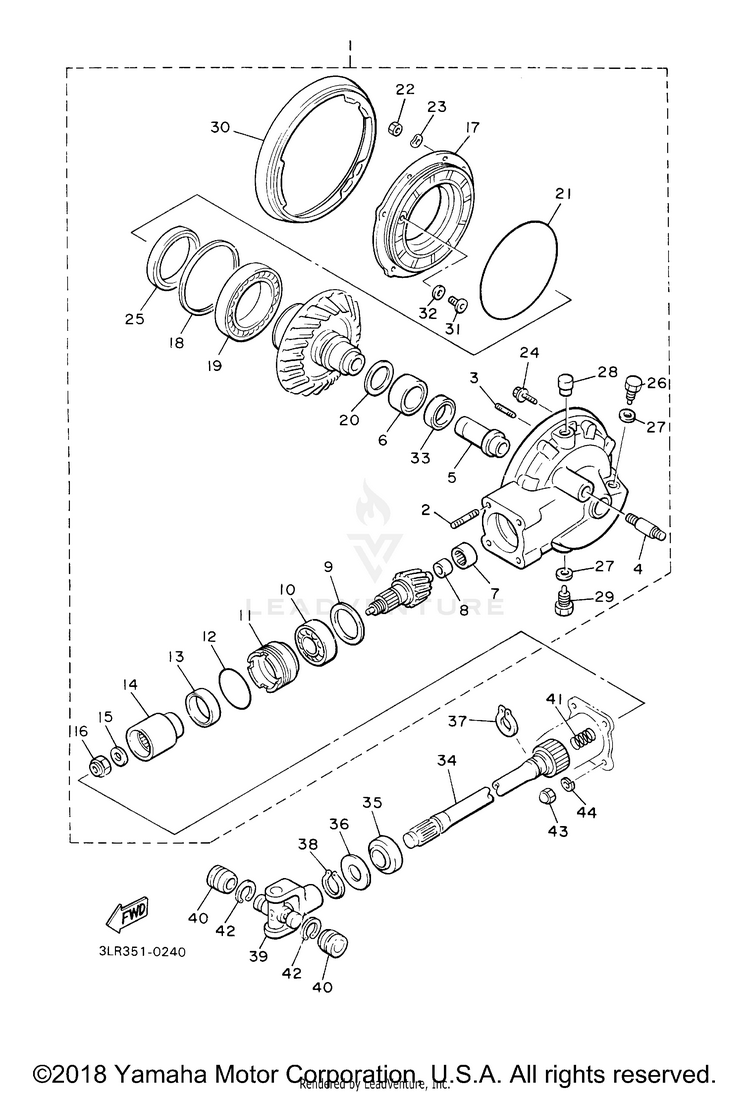

DRIVE SHAFT

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
11FK-46101-10-00REAR AXLE GEAR CASE ASSY$1,107.99$913.56Usually ships in 7-10 business days
290116-10361-00

(replaces part #
90116-10428-00)

BOLT, STUD$5.49$4.94Usually ships in 7-10 business days
395617-08620-00

(replaces part #
90116-08427-00)

BOLT, STUD$8.49$6.6210+ In-Stock
490116-10249-00BOLT, STUD$16.49$13.52Usually ships in 7-10 business days
54YE-46153-00-00COLLAR, GUIDE$89.99$70.19Usually ships in 7-10 business days
693311-43729-00BEARING$78.99$61.61Usually ships in 7-10 business days
72H7-46102-00-00

(replaces part #
93317-41510-00)

BEARING ASSY$63.99$49.91Usually ships in 7-10 business days
82H7-46122-00-00RACE, INNER$27.99$22.95Usually ships in 7-10 business days
91J7-17537-Y0-50SHIM, THRUST (0.50T) | UR$4.85$4.36Usually ships in 7-10 business days
91J7-17537-Y0-30SHIM, THRUST (0.30T) | UR$4.85$4.36Usually ships in 7-10 business days
91J7-17537-Y0-40SHIM, THRUST (0.40T) | UR$4.85$4.172 In-Stock
1093306-30533-00BEARING (B6305RB1 SPECIAL)$149.99$116.99Usually ships in 7-10 business days
114H7-46125-00-00RETAINER, BEARING$68.99$53.81Usually ships in 7-10 business days
1293210-60426-00O-RING$11.49$8.9610+ In-Stock
1393101-38098-00OIL SEAL, (S) TYPE$19.49$15.206 In-Stock
144H7-46123-01-00

(replaces part #
4H7-46123-00-00)

COUPLING, GEAR$213.99$166.91Usually ships in 7-10 business days
1590201-166R5-00WASHER, PLATE$19.49$15.98Usually ships in 7-10 business days
1690179-16661-00NUT$38.99$30.414 In-Stock
171FK-46152-01-00HOUSING, BEARING$137.99$107.63Usually ships in 7-10 business days
181J7-46117-Y0-40SHIM, RING GEAR (0.40T) | UR$14.49$11.88Usually ships in 7-10 business days
181J7-46117-Y0-50SHIM, RING GEAR (0.50T) | UR$11.49$9.42Usually ships in 7-10 business days
181J7-46117-Y0-30SHIM, RING GEAR (0.30T) | UR$11.49$9.42Usually ships in 7-10 business days
181J7-46117-Y0-25SHIM, RING GEAR (0.25T) | UR$14.49$11.88Usually ships in 7-10 business days
1993316-01403-00BEARING$82.99$64.73Usually ships in 7-10 business days
2022U-46118-00-18SHIM, THRUST (1.8T) | UR$10.49$8.60Usually ships in 7-10 business days
2022U-46118-00-16SHIM, THRUST (1.6T) | UR$10.49$8.60Usually ships in 7-10 business days
2022U-46118-00-14SHIM, THRUST (1.4T) | UR$10.49$8.60Usually ships in 7-10 business days
2022U-46118-00-12SHIM, THRUST (1.2T) | UR$10.49$8.60Usually ships in 7-10 business days
2022U-46118-00-20SHIM, THRUST (2.0T) | UR$11.49$9.42Usually ships in 7-10 business days
2193211-54698-00O-RING$22.99$17.934 In-Stock
2295333-08600-00

(replaces part #
95311-08600-00)

NUT$3.80$3.4710+ In-Stock
2392907-08700-00

(replaces part #
92901-08700-00)

WASHER$0.55$0.50Usually ships in 7-10 business days
2495817-10050-00

(replaces part #
95812-10050-00)

BOLT, FLANGE$8.49$6.624 In-Stock
2593102-70167-00OIL SEAL$37.99$31.152 In-Stock
263JL-13455-00-00PLUG, STRAIGHT SCREW$37.99$31.15Usually ships in 7-10 business days
27214-11198-01-00GASKET$3.17$2.8910+ In-Stock
282H7-17590-00-00BREATHER COMP.$28.99$23.77Usually ships in 7-10 business days
293JL-13455-00-00

(replaces part #
90340-14042-00)

PLUG, STRAIGHT SCREW$37.99$31.15Usually ships in 7-10 business days
301FK-46154-00-00COVER, HOUSING$33.99$27.87Usually ships in 7-10 business days
311FK-46156-00-00STOPPER, RING GEAR$17.49$14.34Usually ships in 7-10 business days
321FK-46157-00-15SHIM, STOPPER (T=0.15) | UR$3.60$3.24Usually ships in 7-10 business days
321FK-46157-00-20SHIM, STOPPER (T=0.20) | UR$6.49$5.84Usually ships in 7-10 business days
3393101-30084-00OIL SEAL$20.99$16.372 In-Stock
341FK-46172-00-00SHAFT, DRIVE$155.99$123.24Usually ships in 7-10 business days
3593108-43013-00OIL SEAL$32.99$27.053 In-Stock
3690201-231A2-00WASHER, PLATE$11.49$9.42Usually ships in 7-10 business days
3793410-23056-00CIRCLIP$8.49$7.64Usually ships in 7-10 business days
3893410-22039-00CIRCLIP$9.49$7.4010+ In-Stock
394X7-46180-00-00CROSS JOINT COMP.$217.99$170.03Usually ships in 7-10 business days
AFTERMARKET ALTERNATIVE
$29.99$25.9910+ In-Stock
4093399-99926-00

(replaces part #
93311-21044-00)

BEARING$72.99$56.93Usually ships in 7-10 business days
4190501-16491-00SPRING, COMPRESSION$8.49$7.64Usually ships in 7-10 business days
4293440-20088-00CIRCLIP, OUTER$9.49$7.4010+ In-Stock
4390176-10075-00NUT, CROWN$9.49$7.4010+ In-Stock
4492990-10100-00

(replaces part #
92903-10100-00)

WASHER, SPRING$3.25$2.806 In-Stock
