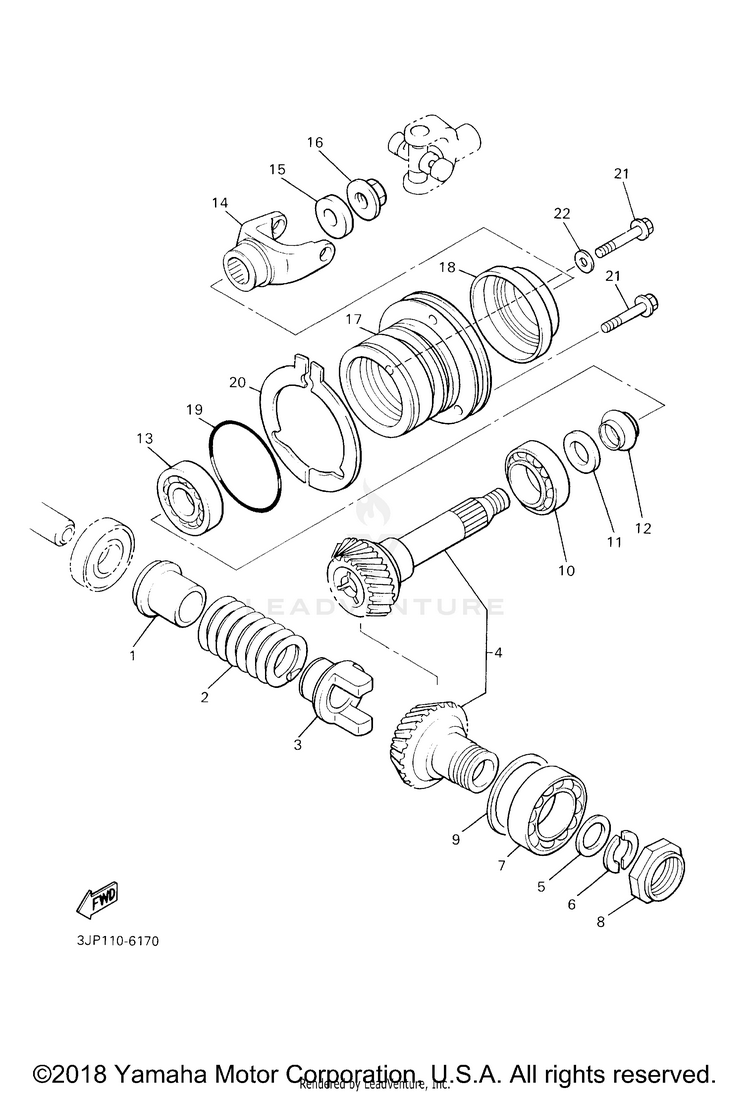

MIDDLE DRIVE GEAR

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
12WE-17524-00-00HOLDER$26.99$22.13Usually ships in 7-10 business days
290501-75638-00SPRING, COMPRESSION$33.99$27.87Usually ships in 7-10 business days
32WE-17527-00-00CAM, DRIVEN$43.99$36.07Usually ships in 7-10 business days
426H-W1751-02-00

(replaces part #
26H-W1751-01-00)

MIDDLE GEAR COMP.$511.99$399.35Usually ships in 7-10 business days
590201-252K4-00WASHER, PLATE$28.99$23.77Usually ships in 7-10 business days
690209-21281-00WASHER$23.99$19.67Usually ships in 7-10 business days
793306-20901-00BEARING (B6209RSH2-C2)$95.99$74.87Usually ships in 7-10 business days
890179-44328-00NUT$20.99$17.21Usually ships in 7-10 business days
94X7-17531-00-15SHIM, PINION (0.15T) | UR$3.30$2.97Usually ships in 7-10 business days
94X7-17531-00-30SHIM, PINION (0.30T) | UR$5.49$4.94Usually ships in 7-10 business days
94X7-17531-00-50SHIM, PINION (0.50T) | UR$5.49$4.94Usually ships in 7-10 business days
1093332-00028-00BEARING$55.99$43.67Usually ships in 7-10 business days
1190201-25634-00WASHER, PLATE$12.49$10.24Usually ships in 7-10 business days
122H7-17571-01-00SPACER, EXPANSION$37.99$31.15Usually ships in 7-10 business days
1393332-00024-00BEARING$58.99$46.01Usually ships in 7-10 business days
1426H-17556-00-00YOKE, JOINT$110.99$86.57Usually ships in 7-10 business days
1590201-166R6-00WASHER, PLATE$18.49$15.16Usually ships in 7-10 business days
1690179-16662-00NUT$36.99$30.33Usually ships in 7-10 business days
1726H-17551-00-00HOUSING, BEARING$103.99$81.11Usually ships in 7-10 business days
1893101-35085-00OIL SEAL$32.99$27.05Usually ships in 7-10 business days
1993210-71360-00O-RING$14.49$11.305 In-Stock
203UF-17531-30-00SHIM, PINION (0.30T) | UR$4.90$4.41Usually ships in 7-10 business days
203UF-17531-10-00SHIM, PINION (0.15T) | UR$4.05$3.64Usually ships in 7-10 business days
203UF-17531-40-00SHIM, PINION (0.40T) | UR$4.40$3.96Usually ships in 7-10 business days
203UF-17531-20-00SHIM, PINION (0.20T) | UR$2.75$2.48Usually ships in 7-10 business days
203UF-17531-50-00SHIM, PINION (0.50T) | UR$2.75$2.48Usually ships in 7-10 business days
203UF-17531-00-00SHIM, PINION (0.10T) | UR$2.75$2.48Usually ships in 7-10 business days
2195817-08030-00

(replaces part #
95827-08030-00)

BOLT, FLANGE$9.49$7.408 In-Stock
2290201-08649-00

(replaces part #
90201-08676-00)

WASHER, PLATE$10.49$8.1810+ In-Stock
