2007 Yamaha XT225 Serow Clutch OEM Parts Diagram

Submodel XT225 CA - XT225WC - 2007

Shop Aftermarket Parts

CLUTCH

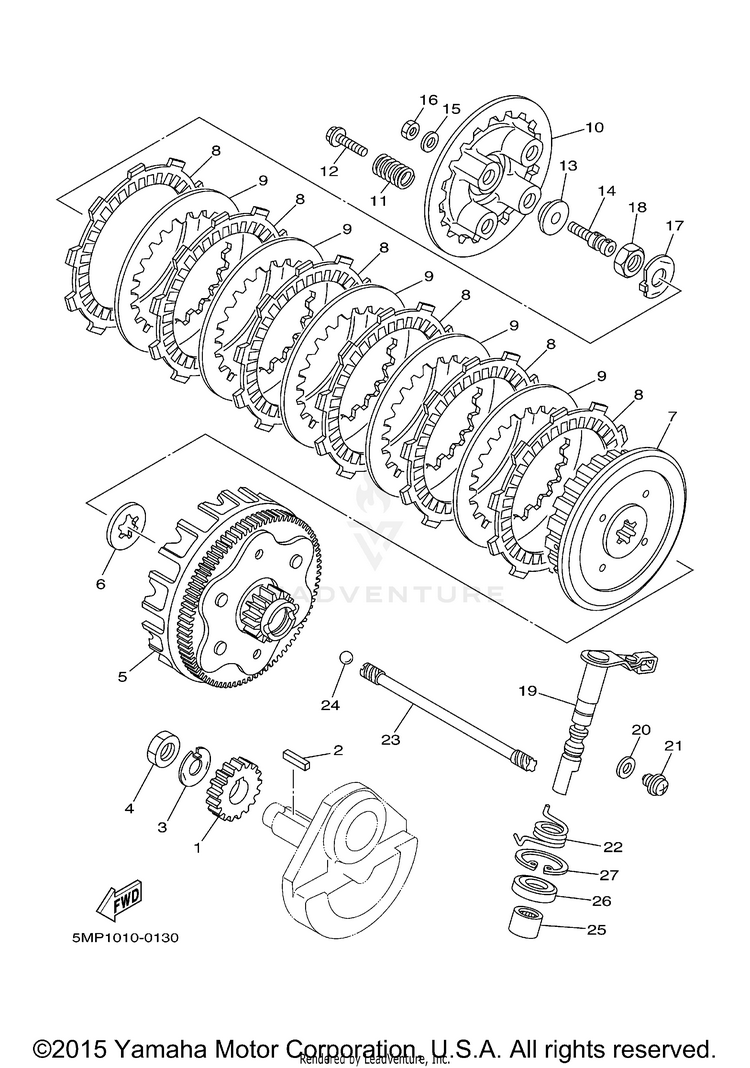

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
15H0-16111-00-00GEAR, PRIMARY DRIVE (22T)$45.99$37.71Usually ships in 7-10 business days
290282-05043-00KEY, STRAIGHT$10.49$8.60Usually ships in 7-10 business days
390215-14205-00WASHER, LOCK$9.49$7.406 In-Stock
490170-14284-00NUT$10.49$8.182 In-Stock
51KH-16150-00-00PRIMARY DRIVEN GEAR COMP.$383.99$299.51Usually ships in 7-10 business days
62LN-16154-00-00PLATE, THRUST 1$33.99$27.87Usually ships in 7-10 business days
75MP-16371-00-00BOSS, CLUTCH$120.99$94.37Not Shipping
85MP-16321-00-00PLATE, FRICTION$17.99$14.0310+ In-Stock
9336-16324-10-00

(replaces part #
137-16324-00-00)

PLATE, CLUTCH 1$21.99$17.1510+ In-Stock
105H0-16351-00-00PLATE, PRESSURE 1$45.99$35.872 In-Stock
1190501-23700-00SPRING, COMPRESSION$8.49$6.6210+ In-Stock
1290159-05011-00SCREW, WITH WASHER$3.80$3.278 In-Stock
131W1-16358-01-00PLATE, PUSH$25.99$20.277 In-Stock
144JG-16356-00-00ROD, PUSH 1$30.99$25.41Usually ships in 7-10 business days
1592907-06200-00WASHER$9.49$7.4010+ In-Stock
1695317-06600-00

(replaces part #
95307-06600-00)

NUT$3.85$3.3110+ In-Stock
1790215-14186-00WASHER, LOCK$9.49$7.407 In-Stock
1890170-14284-00NUT$10.49$8.182 In-Stock
194JG-16380-01-00PUSH LEVER ASSY$117.99$92.03Usually ships in 7-10 business days
2090430-08119-00GASKET$7.49$5.849 In-Stock
2190149-08067-00SCREW$6.49$5.062 In-Stock
2290508-18495-00SPRING, TORSION$8.49$6.622 In-Stock
235H0-16357-00-00ROD, PUSH 2$43.99$36.07Usually ships in 7-10 business days
2493505-16006-00BALL-$3.5510+ In-Stock
2593315-31428-00BEARING$38.99$31.97Usually ships in 7-10 business days
2693102-14209-00OIL SEAL, SD TYPE$12.49$9.7410+ In-Stock
2793420-28055-00CIRCLIP$10.49$8.60Usually ships in 7-10 business days
